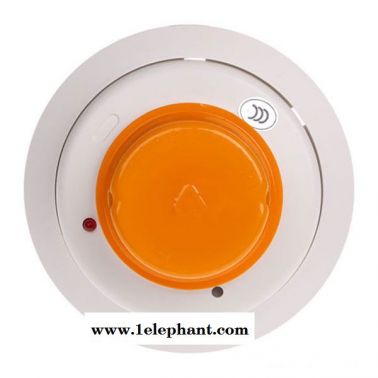

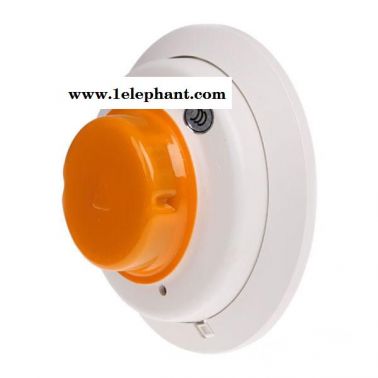

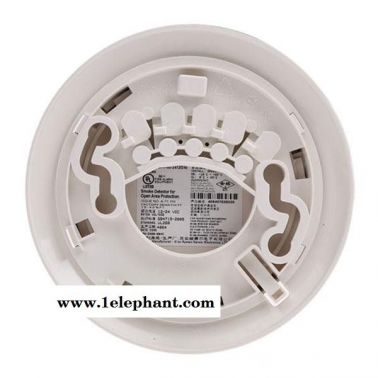

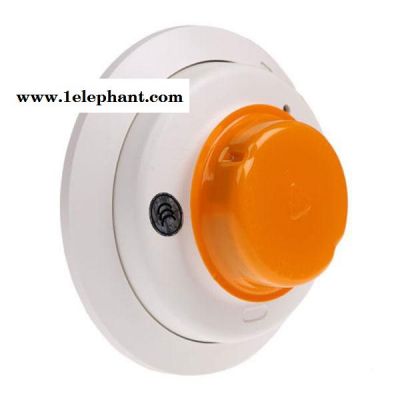

盛賽爾JTY-GD-2412/24E點型光電感煙火災探測器

盛賽爾JTY-GD-2412/S點型光電感煙火災探測器

JTY-GD-2412/24E(JTY-GD-2412/S)光電感煙探測器為采用了現代現代工藝技術的雙源雙室光電感煙探測器，可作業于12V體系供電電壓下，特別適合于安防體系配套運用，而且探測器報警后可以發動一個內置繼電器，提供兩對常開常閉觸點聯動外部設備。

??JTY-GD-2412/24E(JTY-GD-2412/S)光電感煙探測器規劃為對開放式區域提供維護，且須與相兼容的四線制控制器配套運用。探測器的運行狀況和靈敏度可以現場測試。

??作為自鎖型的探測器，當報警確定后，必須經過瞬間中止電源來使其復位。JTY-GD-2412/24E(JTY-GD-2412/S)光電感煙探測器上有一只發光二極管作為探測器現場的顯示。如果探測器通電，處于正常的監督狀態，LED會每10秒閃亮一次。在報警狀態，LED將確定恒亮直至探測器復位。

??JTY-GD-2412/24E(JTY-GD-2412/S)光電感煙探測器內含一對常開觸點(A型)用于聯接到報警控制電路，還有一組常開/常閉輔佐觸點(C型）。對探測器電源的監督是經過在探測器電源回路末端裝置一電源監督終端繼電器來完成。當電流加向并流過探測器時，終端電源監督模塊被上電，其繼電器觸點閉合使控制器的報警回路形成閉合的串聯電路。一旦斷電或探測器回路斷開，終端模塊將失電，繼電器觸點脫開并向控制器觸發故障信號。

直徑135mm

高度51mm

分量179g

作業溫度規模-10℃至55℃(14°至122°F)

作業濕度規模5％至95％RH相對濕度

報警復位瞬間斷電

風速15M/s

繼電器觸點參數

電氣參數：12VDC供電                   24VDC供電

體系電壓：12DC（4V的動搖）       24DC（4V的動搖）

提供電壓：11.3VDC，17.0VDC      20VDC，29VDC

復位電壓：0.73VDC                       0.8VDC

靜態電流：120μA                           120μA

報警電流：35.0mA77.0                  21.3mA，40.6mA

復位時刻：0.3秒                             0.3秒

上電時刻：34秒                              34秒

JTY-GD-2412/24E(JTY-GD-2412/S)點型光電感煙火災探測器布線圖
