| 材質 | 亞克力 |
|---|---|
| 工作電壓 | 110V |
| 供電電壓 | 120v |
| 環境溫度 | 溫度：-10℃～+55℃ |
| 監視電流 | 35A |
| 檢測范圍 | 500米 |
| 類型 | 煙霧探頭感應器 |
| 探測方式 | 光電 |
| 外形尺寸 | 100*44.5 |
| 相對濕度 | 相對濕度≤95%，不凝露 |
| 響應時間 | 10s |
| 顏色 | 白色 |
| 重量 | 1kg |
| 主要適用范圍 | 家居場所 |
| 品牌 | topscomm |

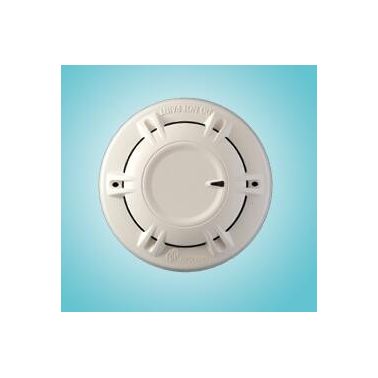

JTY-GM-TS1001點型光電感煙火災探測器
1.強電保護電路，防止現場總線錯接AC220V+20%造成產品損壞。
2.超低功耗設計，低監視及報警電流。
3.自主知識產權通訊芯片及總線協議，一體化單片機，內含放大電路，報警上傳時間小于1s。
4.采用后向紅外散射技術，黑煙響應性能優良。
5.對灰塵積累采用多級數字調制的漂移補償技術，清洗周期比普通補償技術延長3-5倍。
6.通過控制器可快速查詢探測器的污染程度及報警煙濃度曲線。
7.超薄外形設計，指示燈360°可見，可通過控制器設置為巡檢指示燈關閉狀態。
8.底座采用專利免剝線技術，可滿足現場復雜線路快速接線。
技術特性| 內容 | 技術參數 |
| 工作電壓 | 總線16V～28V |
| 監視電流 | ≤160μA |
| 報警電流 | ≤200μA |
| 指 示 燈 | 紅色，巡檢時閃亮，報警時常亮 |
| 線 制 | 無極性二總線 |
| 編碼方式 | 電子編碼，可在1～252之間任意設定 |
| 外形尺寸 | Φ100mm×44.5mm（帶底座） |
| 殼體顏色 | 米白色 |
| 使用環境 | 溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |
| 執行標準 | GB 4715-2005《點型感煙火災探測器》 |
結構特征
本探測器外形結構示意圖如圖1：
圖1
安裝方法本探測器安裝示意圖如圖2：
圖2
預埋盒可采用86H50標準預埋盒，其外形結構示意圖如圖3：
圖3
TS-DZ-1401探測器通用底座外形結構示意圖如圖4：
圖4
底座上有2個免剝線接線端子，安裝時先將總線分別接在免剝線接線端子上（不分極性）。注意：接線時不需剝開線纜，只需將線纜放在免剝線端子的刀口上，用螺絲刀擰緊免剝線端子，線纜與端子即可導通。接線步驟示意圖如圖所示：
步驟1 抬起免剝線端子
步驟2 將線纜放入免剝線刀口，用螺絲刀擰緊
接線完畢后，將底座固定在86盒上。（備注：也可先將螺釘固定在86盒上，再將底座旋入固定位置，最后再將螺釘擰緊。）
探測器與底座上均有定位凹槽，使探測器具有唯一的安裝位置。待底座安裝牢固后，將探測器底部的凹槽C對準底座凹槽A處，順時針旋轉至凹槽B處，即可將探測器安裝在底座上，見圖2。
全新的探測器底座免剝線設計，全新的線路卡扣設計是提高工作效率的核心，從線路的安裝到安裝結束，僅需短短數秒，您將享受最為便捷的安裝過程。
布線要求無極性二總線宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線。穿金屬管或阻燃管敷設。
注意事項1.隨探測器附帶的塑料防塵罩，在現場安裝后及未檢測驗收前，請勿摘除，以免探測器受到灰塵污染。房屋進行裝修、粉刷施工時，請務必裝上防塵罩。
2.有大量粉塵、水霧、蒸汽滯留的場所不宜選用感煙探測器。
