產品介紹：

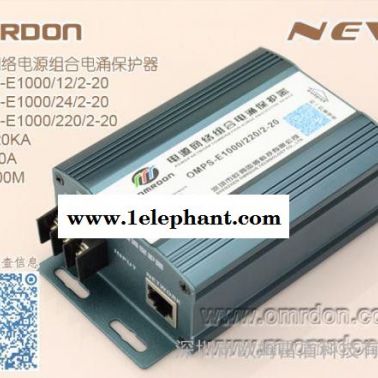

歐姆雷盾（omrdon）千兆網絡電源組合電涌保護器（又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和1000M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。
功能特點：
1、最大通流容量：20KA(8/20μS)，電源線路采用兩級復合平衡最安全線路，交流可以不分零/火線，零/火線隨便接(直流需分正負極），差模(線對線)、共模(線對地)全模保護，殘壓低，特別適合室外設備，受雷擊能量大，對殘壓值要求比較嚴酷的安裝場所。
2、網絡線路內部同樣采用兩級串聯式復合型保護，差模(線對線)、共模(線對地)全模保護，殘壓低，使用壽命長；
3、能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；
4、采用集成化結構、在符合相關參數的情況下體積做到最小，不占空間;
5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；
技術指標：
名稱 | 千兆網絡電源組合電涌保護器 | |||||
SPD類別 | 復合型SPD | |||||
SPD功能 | 具有限壓、限流功能 | |||||
型號 | OMPS-E1000/12/2-20 | OMPS-E1000/24/2-20 | OMPS-E1000/220/2-20 | |||
類型 | 電源 | 網絡 | 電源 | 網絡 | 電源 | 網絡 |
標稱工作電壓Un | 12V | 5V | 24V | 5V | 220V | 5V |
最大持續運行電壓Uc | 18V | 8V | 30V | 8V | 320V | 8V |
負載電流 | 10A | 500mA | 10A | 500mA | 10A | 500mA |
標稱放電電流(8/20μS) In | 10kA | 5kA | 10kA | 5kA | 10kA | 5kA |
最大放電電流(8/20μS) Imax | 20kA | 10kA | 20kA | 10kA | 20kA | 10kA |
電壓保護水平(In) Up | ≤48V (8/20μS) | ≤15V x-x(1.2/50μs) | ≤75V (8/20μS) | ≤15V x-x(1.2/50μs) | ≤900V (8/20μS) | ≤15V x-x(1.2/50μs) |
響應時間Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
傳輸速率Vs | - | 1000M bps | - | 1000M bps | - | 1000M bps |
插入損耗Ae | - | ≤0.2db | - | ≤0.2db | - | ≤0.2db |
接口類型 | 接線端子 | RJ45/1-8 | 接線端子 | RJ45/1-8 | 接線端子 | RJ45/1-8 |
安裝接線規格 | 2.5mm2 | -- | 2.5mm2 | -- | 4mm2 | -- |
失效指示 | 綠色:正常 熄滅:失效 | -- | 綠色:正常 熄滅:失效 | -- | 綠色:正常 熄滅:失效 | -- |
過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |||||
溫度范圍 | -40℃…+85℃ | |||||
外形尺寸 | 136mmx76mmx41mm | |||||
外殼材料 | 鋁合金 | |||||
外殼保護等級 | IP20 | |||||
測試標準 | GB18802.1 GB/T 18802.21 | |||||
安裝方法：
1、防雷器串聯安裝在被保護設備端口前（“INPUT”標識端接入線路，“OUTPUT”標識端與被保護攝像機相連接）,PE端子接防雷地網。
2、線路端子接法（電源部分）：交流電源：兩端分別對應接“L1-L1”“L2-L2”,不分零火線；
直流電源：兩端分別對應接“L1-L1”“L2-L2”,直流分正負極，正極接L1,負極接L2,且勿接錯。
3、RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接即可。
4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4歐姆，在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。
