| 標稱放電電流 | 20 |
|---|---|
| 響應時間 | 0.1（s） |
| 最大操作電壓 | 220 |
| 品牌 | 歐姆雷盾 |
| 型號 | OMS-N-JK/2 |
產品描述：

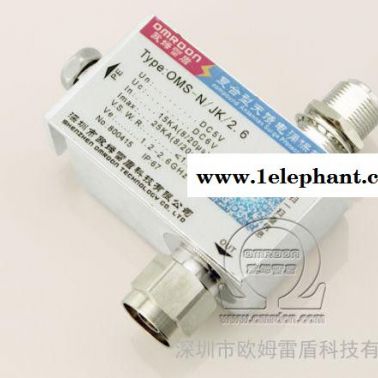

歐姆雷盾（OMRDON）1.2-2.6G天饋電涌保護器（SPD、防雷器）是專門為GPS/BD通訊站通信頻段收發系統設計，使其免遭由天饋線引入的感應雷擊及靜電放電等過電壓損壞。本產品具有防水、防塵功能，可用于室外安裝場所。
功能特點：
1、高速反應，二級防雷保護，殘壓極低。
2、雷擊通流能力強，**大可泄放25KA(8/20μs)，尤其適合于高山多雷區。
3、全鋁金屬外殼，屏蔽性能特優。
4、具有防水、防塵功能，安裝于室外時尤其適合。
技術參數：
項目 | 復合型天饋防雷器 |
產品型號 | OMS-N-JK/2.6 |
SPD類別 | 復合型 |
額定工作電壓Un | DC5V |
**大持續運行電壓Uc | DC6V |
額定工作電流A | DC4A |
標稱放電電流In(8/20μs) | 20kA |
**大放電電流Imax(8/20μs) | 25kA |
傳輸頻率Ve | 1.2~2.6GHz |
交流耐受能力(1s, 5 times) | 0.25A |
沖擊耐受能力 | 4kV,1.2/50μs; 2kA,8/20μs(10times) |
電壓保護水平Up | ≤15V(8/20μs，20kA) |
≤20V(1.2/50μs ,4kV) | |
持續功率輸入RF | ≤100W |
電壓駐波比 VSWR | ≤1.12 |
插入損耗 | ≤0.2dB |
串聯電阻 | 0.5Ω±20% |
絕緣電阻 | ≥1kΩ |
端口特性阻抗 | 50Ω |
端口型號 | N(J/K) |
防水等級 | IP67 |
**大重量 | 300g |
接地電阻Ω/線徑 | ≤4Ω / 2.5mm2 |
工作溫度范圍 | -40℃～+70℃ |
空氣相對濕度（室內溫度條件下） | 30％～90％ |

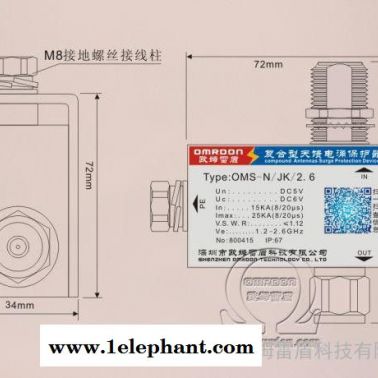

尺寸 | 87*81*34mm |
執行標準 | EN61643-21:2001 |
防雷器安裝指導：
1、為了可靠地防止雷電襲擊，可以在天線輸出端和被保護設備輸入端各串接一個天饋防雷器。在雷電較少的地區，天線不帶放大器的情況下，也可以只用一個。
2、把防雷器上的接線片焊上盡量短的接地導線（導線面積不小于2.5mm2），另一端與防雷系統接地母線可靠連接，接地電阻不大于4Ω。
3、在戶外使用天饋防雷器時必須注意防雨，切不可讓雨水浸入其內部造成腐蝕損壞。
4、本產品無需特別維護。當系統工作出現故障時，可拆除防雷器后再檢查，若還原到使用前的狀態后系統恢復正常，則說明防雷器已經損壞，必須立即更換。
