| 標稱放電電流 | 5 |
|---|---|
| 響應時間 | ≤1ns |
| 最大操作電壓 | 8 |
| 品牌 | 歐姆雷盾 |
| 型號 | OMS-RJ45 |

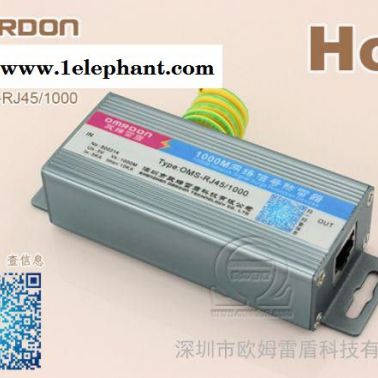

千兆網絡防雷器產品應用：
歐姆雷盾（omrdon）千兆網絡防雷器(1000M網絡電涌保護器)依據 IEC61000-4-5及 ITU-TK20&K21標準設計，該產品用于LPZ2- LPZ3分區界面的RJ45接口上，可廣泛應用于辦公和工業場所網絡綜合布線及類似用途的數據通訊系統中，保護1000M以太網計算機、服務器、交換機、路由器等網絡設備；適用于六類布線系統的SWITCH、HUB、ROUTER和計算機等網絡設備的雷擊或其他電涌保護。
防雷器工作原理：
電涌保護器（SPD）是電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于極高的電阻狀態，從而保證信號系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的電阻突變或持續下降為低阻抗，SPD立即在納秒級的時間內導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常運行。
千兆網絡防雷器產品特點：
1、采用兩級保護電路，殘壓水平低，防護效果好
2、核心部件選用國際**產品，性能優異
3、金屬屏蔽外殼，性能卓越
4、限制電壓低
5、高性能1000M傳輸
千兆網絡防雷器技術參數：
名稱 | 千兆網絡信號防雷器 |
型號 | OMS-RJ45/1000 |
訂貨號 | 800315 |
SPD類別 | 復合型SPD |
SPD功能 | 具有限壓、限流功能 |
標稱電壓Un | 5V |
**大持續工作電壓Uc | 8V |
額定電流IL | 500mA |
C2總標稱放電電流In( 8/20μs ) L-PG | 5kA |
C2線-地間**大放電電流Imax( 8/20μs ) L-PG | 10kA |
C2 IN時電壓保護水平UpL-L | ≤15V |
C2 IN時電壓保護水平UpL-PG | ≤450V |
插入損耗 Ae | ≤0.3dB |
**大傳輸速率 Vs | 1000MHz |
響應時間 tA | ≤1ns |
保護芯線 | 1/2、3/6、4/5、7/8 |
保護等級 | IP 20 |
輸入/輸出接口 | RJ45 |
安裝方式 | 串聯 |
外形尺寸 | 82×38×25mm |
外殼材料 | 鋁合金 |
工作溫區T | 溫度-25—+80℃；濕度≤95%（25-30℃） |
測試標準 | IEC61643-21 |
測試依據 | GB18802.1、IEC61643-1 |
千兆網絡防雷器防雷器安裝指導：
1、網絡防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、防雷器的輸入端（IN）與信號線相連,輸出端（OUT）與被保護設備相連,不可以接反
3、防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
4、該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
5、防雷器接地用盡可能**短的線連接。該防雷器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。
6、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下防雷器后信號傳輸恢復正常，說明防雷器已經損壞，需維修或更換。
