標稱放電電流	5kA
溫度范圍	-40℃…+85℃
響應時間	≤25ns ≤1ns
最大操作電壓	320V
最大放電電流	10kA
品牌	歐姆雷盾
型號	OMPS-12/2 OMPS-24/2 OMPS-220/2
加工定制	是

產品介紹：

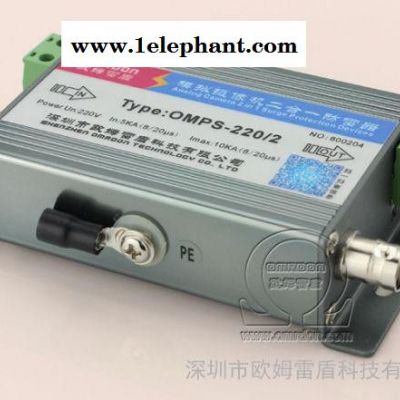

       歐姆雷盾（OMRDON）CCTV安防監控系統模擬攝像機二合一防雷器（又稱：二合一電涌保護器、二合一浪涌保護器、二合一避雷器）是依據IEC和GB標準設計，適用于不帶云臺控制的模擬攝像機（Analog Camera）的電源和信號線路的雷擊電磁脈沖（LEMP）電涌保護，是一體化多功能電涌保護器。主要于對監控模擬攝像機的電源、視頻線路實施電涌保護，可充分保護最新技術的監控設備。

功能特點：

      1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗；

      2、電源、視頻防雷二合一設計理念，不占空間，適用于不帶云臺控制的監控模擬攝像機的防雷保護；

      3、能有效防止攝像機電源、視頻、云臺控制等設備間電位差瞬時增大而造成的設備損壞；

      4、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；

      5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；

      6、二合一防雷器采用集成化結構、體積小、接線簡易、安裝方便。

技術指標：

名稱	模擬攝像機視頻二合一防雷器
SPD類別	復合型SPD
SPD功能	具有限壓、限流功能
型號	OMPS-12/2		OMPS-24/2		OMPS-220/2
類型	電源	視頻	電源	視頻	電源	視頻
標稱工作電壓Un	12V	5V	24V	5V	220V	5V
最大持續運行電壓Uc	18V	8V	36V	8V	320V	8V
標稱負載電流IL	5A	2A	5A	2A	5A	2A
標稱放電電流(8/20μS) In	5kA
最大放電電流(8/20μS) Imax	10kA
電壓保護水平(In下) Up	≤36V (8/20μs)	≤18V x-x(1.2/50μs)	≤75V (8/20μs)	≤18V x-x(1.2/50μs)	≤900V (8/20μs)	≤18V x-x(1.2/50μs)
響應時間Ta	≤25ns	≤1ns	≤25ns	≤1ns	≤25ns	≤1ns
傳輸速率Vs	-	20M bps	-	20M bps	-	20M bps
插入損耗Ae	-	≤0.5db	-	≤0.5db	-	≤0.5db
接口類型	接線端子	BNC	接線端子	BNC	接線端子	BNC
安裝接線規格	2.5mm2	-	2.5mm2	-	2.5mm2	-
失效指示	綠色:正常 熄滅:失效	--	綠色:正常 熄滅:失效	--	綠色:正常 熄滅:失效	--
過載故障模式	SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護
溫度范圍	-40℃…+85℃
安裝方式	墻面固定或水平固定（放置）

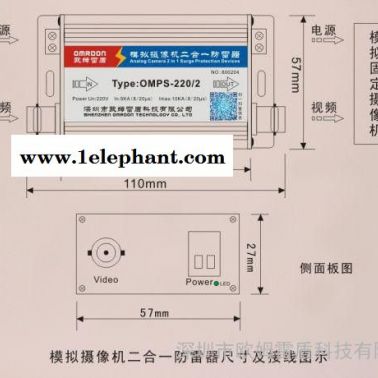

外形尺寸	110mmx57mmx27mm
外殼材料	鋁合金
外殼保護等級	IP20
測試標準	GB18802.1     GB/T 18802.21

安裝方法

      1、二合一防雷器串聯安裝在攝像機端口前（“IN”標識端接入線路，“OUT”標識端與被保護攝像機相連接）,然后直接接地。

      2、線路端子接法（電源部分）：電源兩端分別對應接“L/+”“N/-”。

      3、BNC視頻線接法:直接使用同軸連接線的BNC公母頭卡接即可。

      4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。

       5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。



�u0005�#u0010mu0002�5bu000f�dbu000font-family:宋體;color:#666666;mso-font-kerning:0pt'>；3對4”相對應連接。

4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4Ω，在接地線及接地電阻合格下防雷性能最優。

5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。

注意事項

    1、防雷器輸出端所有端口均連接被保護設備。
    2、正負線路不要接反或接錯。
    3、防雷器安裝在被保護設備前端越近效果越好。
    4、設備需要定期檢查，產品劣化后必須立即更換。
    5、切記不可帶電作業。
    6、 接地一定要良好且接地電阻不大于4Ω（如環境條件無法達到要求，應不大于10Ω）。
    7、電源防雷器前端應加裝短路裝置確保避免防雷器劣化后短路引起火災。
