| 標稱放電電流 | 20 |
|---|---|
| 溫度范圍 | -40℃~+85℃ |
| 響應時間 | ≤25ns |
| 最大操作電壓 | 1000 |
| 最大放電電流 | 40 |
| 品牌 | 歐姆雷盾 |
| 型號 | OMP-DPV40/1000 OMP-DPV40/800 OMP-DPV40/500 |
| 加工定制 | 是 |
產品介紹：

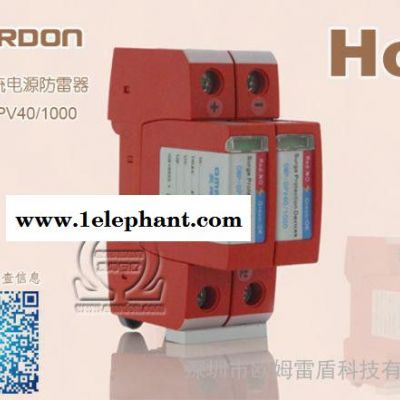

歐姆雷盾光伏直流電源防雷器（SPD/浪涌保護器/電涌保護器)是按SPD II級類試驗要求專業設計的用于太陽能發電系統的電涌保護器，具有較強的雷電流匯放能力；適用于太陽能發電系統的直流供電線路設備的電涌保護。
功能特點：
1、選用世界知名元器件，運用先進的生產工藝制造，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作。
2、具有較強的雷電流匯放能力，適用于太陽能發電系統。
3、模塊化分離結構，運行維護方便。
4、可選遙信接點，實現遠程監控。
5、雙重?zé)崦摽垩b置，溫控斷路技術。
6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
技術參數：
名稱 | 光伏直流電源防雷器 | ||
型號 | OMP-DPV40/1000 | OMP-DPV40/800 | OMP-DPV40/500 |
SPD類別 | 限壓型 | 限壓型 | 限壓型 |
**大持續工作電壓 (Uc) | DC1000V | DC800V | DC500V |
電壓保護水平(Up) 在In時 | ≤3.0kV | ≤2.5kV | ≤2.0kV |
標稱放電電流 (In) | 20kA(8/20us) | ||
**大放電電流 (Imax) | 40kA(8/20us) | ||
響應時間 (Ta) | ≤25ns | ||
接入導線截面 (L/N) | 16-25mm2 | ||
安裝方式 | 電氣導軌 | ||
后備保險絲 | 100A | ||
工作環境 | -40℃~+85℃ | ||
相對濕度 | ≤95% | ||

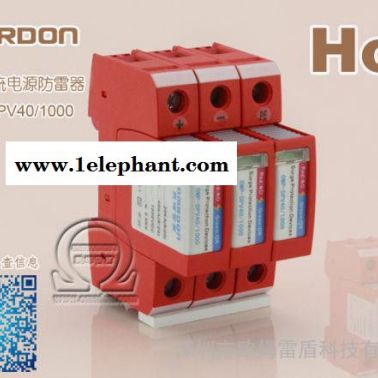

外型尺寸 | 2P：94×69×36mm/3P：94×69×54mm | ||
外殼材料 | 強化熱熔塑料 | ||
保護等級 | IP20 | ||

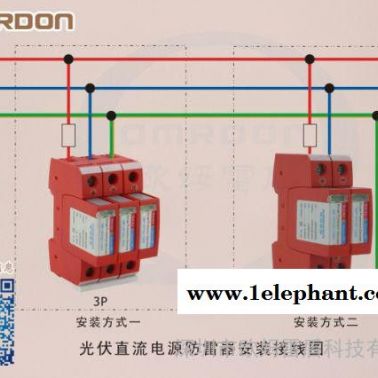

防雷器安裝指導：
1、本產品并聯安裝在LPZ1區界面及后續分區：太陽能電池電源輸出口、電源控制器、電源轉換器等處。
2、電源連接：正極接“＋”，負極接“—”。
3、防雷器產品標有“PE”標志的接地端應接上地線，接好地線后，務必要旋緊螺釘。接地線選用16mm2以上的銅芯線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于40Ω。
4、防雷器接地用盡可能**短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。
5、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，可視告警窗口顏色由綠色(正常)變?yōu)榧t色(故障)，說明電涌保護器已經損壞，需維修或更換。
