| 加工定制 | 是 |
|---|---|
| 標稱放電電流 | 200 |
| 響應時間 | 0.2（s） |
| 最大操作電壓 | 380 |
| 最大放電電流 | 10000 |
| 溫度范圍 | 0-80 |
| 品牌 | 歐雷 |
| 型號 | CPMR |

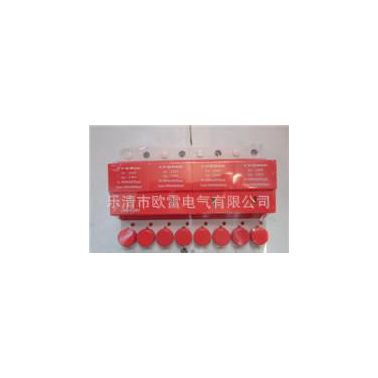

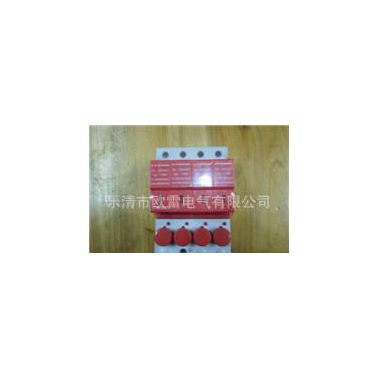

產品特點：
CPMR系列產品將SPD所必須的短路保護集成于SPD模塊內，不需配置熔斷器，可安裝在標準的35mm導軌上，與普通的熔斷器＋SPD模塊相比較有以下優勢：
1、殘壓降低50％以上，由于單獨加裝熔斷器，在熔斷器本身及連接導線上均存在電感，這樣必然存在很大的殘壓。而采用CPM-R產品后，這部分殘壓幾乎為零，因此能夠更加有效的保護設備。
2、安裝方便，節省空間，節約了配電柜的安裝成本。
3、響應速度更快，整體特性全面提升。
4、N位置優點：無論哪一級線路瀉放雷電流時均使路徑**短，以使殘壓進一步降低。
基本參數：
額定工作電壓 Un(AC) | 380 | 保護水平Up | ≤1.8KV |
**大持續運行電壓 Uc(AC) | 420 | 響應時間tA | ≤25ns |
標稱放電電流 In(8/20μs)(KA) | 40 | 外形尺寸mm(長×寬×高) | 71.7×118.5×72 |
**大放電電流 Imax(8/20μs)(KA) | 80 | 接入線截面積(mm2) | 10≤S≤35 |
備注說明 | 熱備份雙芯片 | ||
| 技術參數 | |
| 型號 | CPM-R40T |
| 保護等級 | B級 |
| 測試依據IEC61643-1 | GB18802.1(2002) |
| 額定工作電壓Un(V~) | 220/380 |
| **大允許保險絲強度(A) | 16 |
| 標稱放電電流(8/20μS)ln(KA) | 20 |
| **大放電電流lmax(KA) | 40 |
| 電壓保護水平Up(Kv) | ≤1.8 |
| 響應時間t(ns) | ＜25 |
| 工作溫度 | -40℃~+80℃ |
| **大連接徑(mm2) | 35硬線或35多股線 |
| 遠端監控端子**大連接線徑(mm2) | 1.5硬線 |
| 外殼顏色 模塊/基座 | 黃色、灰色 |
| 外殼材料 | 增強阻燃PA66 |
| 安裝 | 35mm電氣導軌 |
