| 類型 | 溫感探測報警器 |
|---|---|
| 品牌 | 金鴿 |
| 型號 | 金鴿TH-800 |
可搭配我們的主機使用：S130：//detail./offer/1248712749.html
S140：
//detail./offer/1255149090.html
S150：
//detail./offer/1255144876.html
特點：
屬精密溫濕度傳感器，數碼顯示測量值，按鈕設置溫濕度告警門限值；經可溯源標準檢驗，精度高并具備程序校準精度功能，低功耗、高穩定性；提供開關量輸出端口或高低電平輸出，供告警主機采集；內置單片機，具備自動偵測防誤報功能、掉電后設置數據不丟失功能；輸出接線無極性防呆設計，施工便捷；阻燃絕緣纖維外殼，采用快速端子，輸出光電隔離，安全可靠；用途廣泛，配備相應封裝的溫濕度探頭可測量各種管道及特殊場合的溫濕度。技術參數、輸入輸出接口形式：
供電電源：24VDC或24VD電流:<30MA顯 示：數碼顯示測量值，自檢顯示如右圖；測濕范圍：0 ~ 100 %RH；精 度：±3%RH（30 ~ 90%RH）；±5%RH（其它濕度范圍）；
測溫范圍：- 10 ~50°C；精 度：±0.5°C（0 ~ 3 0°C）；±1.0°C（其它溫度范圍）；
報警設置：高溫報警設置,設置步長1°C；低溫報警設置,設置步長1°C；
報警設置：高濕報警設置,設置步長1%RH；低濕報警設置,設置步長1%RH；
工作環境：- 20~60°C，0~** RH；輸出形式：警戒時開路,告警時短路；輸出允許電流：48V、0.1A；220V、0.15A；
**大尺寸：86×86×30mm；重 量：100g。參數設置：

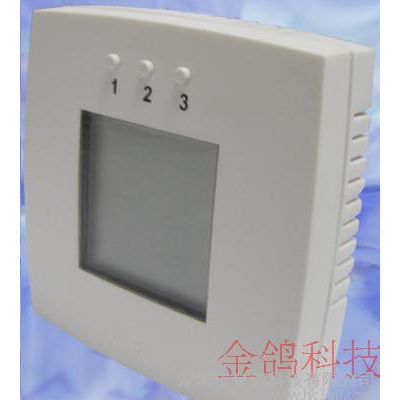

設置按鈕開關位置見右圖。設置按鈕開關功用：設置按鈕作用：選擇和查詢溫濕度告警門限值。
調整按鈕作用：調整告警門限值。
確認按鈕作用：保存告警門限值。
1．選擇設置狀態：
通電后，按“設置”按鈕，點亮對應“Max”，進入溫度高限值設定狀態；再觸發一次“設置”按鈕，點亮對應“Min”，進入溫度低限值設定狀態；再觸發一次“設置”按鈕，點亮對應“Max”，進入濕度高限值設定狀態；再觸發一次“設置”按鈕，點亮對應“Min”，進入濕度低限值設定狀態；繼續按“設置”按鈕，傳感器將循環顯示并進入溫濕度高限和低限設定狀態；上述“X X”數值表示當前溫濕度高限和低限設定門限值。2．設置告警門限值
在設置狀態，每觸發一次“調整”按鈕，報警門限值從當前值增加1；濕度值**高增加到100或溫度值**高增加到50后，濕度從“0”或溫度從“-10”開始循環遞增，停止按鈕，顯示數值停留在某一值；當長按“調整”按鈕時，顯示數值將快速變動。保存告警門限值 選擇告警門限值后，觸發“確認”按鈕，此值作為高溫（濕）或低溫（濕）告警門限值**存貯，同時傳感器恢復到測控工作狀態。如果需要更改告警門限值，依以上步驟重復操作。應用須知：
加電后傳感器顯示閃爍經自檢1秒后，進入正常工作狀態。供電電源不能誤接入告警輸出端，否則造成傳感器**損壞。未有專業人員指導，打開傳感器進行操作和維修會破壞產品性能。如果出現異常，請仔細檢查電源和連線，不能排除故障時，知會維護人員。要求訂制其他特殊的溫濕度傳感器，請與供應商聯絡。TH-800與S130~S150系列主機一起使用**能起到遠程溫度報警控制的功能。可以應用到空調開關控制，冰庫溫度調節，車間溫度檢測報警等等。
接線說明：V+接12V正極，GND接12V的負極
T1溫度信號輸出正，對應主機的INPUT1，T2溫度信號輸出負，對應主機GND
H1濕度信號輸出正，對應主機的INPUT1，H2濕度信號輸出負，對應主機GND
