電動機智能型電動機保護器，是一種提高電機運行安全和自動化管理水平的智能化儀器，核心采用美國MICROCHIP公司的微機控制器配低功耗集成電路開發而成的。該保護器具有保護功能齊全，測量參數直觀，反應靈敏，動作及時可靠，可以與上位機通訊構成遠程監控于一體的高新技術產品。廣泛應用于石油、化工、煤炭、冶金、電力、鋼鐵、水泥、礦山、輕工、紡織等行業低壓電動機保護及遠程監控理想的產品。

二、特點

    1、采用微機技術和高性能低功耗電路，運算高速，性能穩定。

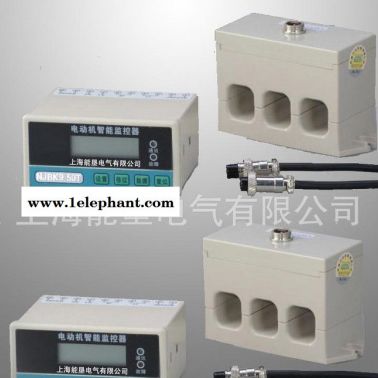

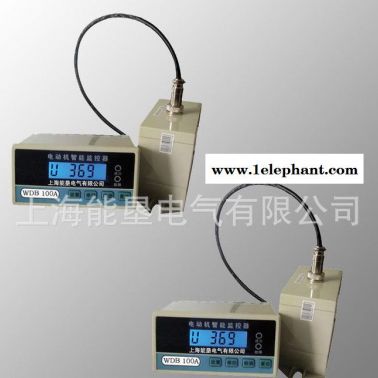

    2、整機模塊化結構，卡式電流傳感器，體積小，安裝方便。也可分體安裝，主體外形尺寸按照國際儀表裝置標準。

    3、采用數字處理技術，測量精度高，線性度好，對故障判斷速度快**可靠。

    4、高清晰寬溫帶背光LCD顯示，設置參數與測量及故障記錄直觀方便。

    5、可以與計算機通訊構成遠程監控于一體的電機保護網絡。

    6、一機多用，可取代電流表，電流變送器，熱繼電器，漏電繼電器，電壓表。

三、適用范圍及使用條件

    1、380VAC，660VAC三相異步電動機，饋線電路保護。

    2、保護器供電電壓；220VAC，380VAC、50HZ。

    3、外型結構：整體與分體兩種形式，分體安裝距離≤5米。

    4、環境溫度：-30℃~+65℃，相對濕度≤90%。

    5、使用環境：無足以腐蝕金屬和破壞絕緣性能氣體的環境。

    6、安裝在無劇烈震動沖擊，強磁場干擾場所和雨雪侵襲的地方。

四、主要功能

    1、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。

    2、保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。

    3、顯示功能：A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。

    4、通訊功能：4~20MA標準電流輸出信號，RS485串行通訊。

    5、控制功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。

五、主要技術指標

    1、測試范圍

           1.1  A、B、C三相電流：0—999A。

           1.2 漏電流：0—999MA。

    2、測量精度：1.5級（I≤Ie額定電流）。

    3、保護觸點容量：常開AC250/6A，常閉AC250/6A。

    4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。

    5、堵轉保護：當三相電流均達到或超過整定值的堵轉電流時，動作時間≤0.5S（默認值為4Ie）。

    6、短路保護：任意一相電流均達到或超過8Ie電流時，動作時間≤0.2S。

7、斷相保護：任意一相斷相時，動作時間≤2S。

8、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。

9、漏電保護；當電機漏電電流≥漏電流整定值，動作時間≤0.2S（默認值為50MA）。

10、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。

11、過壓保護：工作電壓≥過壓電壓整定值，動作時間≤5S。

12、欠壓保護：工作電壓≤欠壓電壓整定值，動作時間≤10S。

13、4~ 20MA電流輸出精度：0.3%F.S（20MA對應額定值）。

注：表中Iw為工作電流，Ie為額定電流。圖一

六、操作說明及顯示

1、按鍵說明

          設置鍵：電機未運行或故障時，按此鍵進入保護參數設置狀態。見圖二
