| 標稱放電電流 | 20KA |
|---|---|
| 溫度范圍 | 0~40 |
| 響應時間 | 25s |
| 顏色 | 白色 |
| 最大操作電壓 | 385V |
| 最大放電電流 | 50KA |
| 品牌 | Siemens/西門子 |
| 型號 | V25-B+C/3+NPE |
| 加工定制 | 否 |

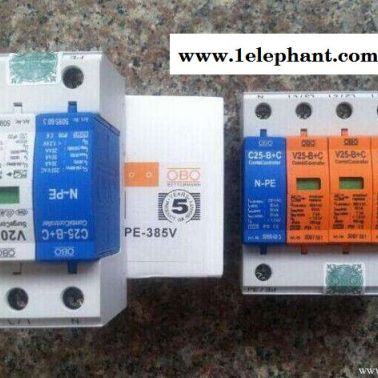

雷電浪涌保護器V 25-B+C依據VDE 0185,Part 1和Part 100的要求，而設計的一種雷電保護等電位連接器。該裝置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等級為B+C級保護器的要求。在建筑物雷電保護安裝工程中，它保證了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直接雷擊雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。
V 25-B+C/3+NPE（B+C等級）可用于TN-C-S，TN-S，TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的最新需求設計而來的，允許成對保護器簡單、安全的安裝。
高性能浪涌保護器OBO V 25-B+C有一個特別的壓敏電阻電路，裝置內含良好非線性特性（а>30）的氧化鋅壓敏。即使電路出現高能電涌，設備也能得到最大程度的保護。甚至當電涌電流達到60 kA時，保護器的電壓仍低于1.5 kV。因此，該保護器能夠承受直擊雷的部分雷電流。在過載情況下，保護器內置的熱感斷路器可以將保護器模塊從主電路中脫離出來，保證供電系統正常工作，與此同時狀態顯示視窗由綠色變為紅色。
OBO電涌保護器V 25-B+C不僅能承受高通流容量的雷電流，同時具有低的保護電壓的特性，能夠作為一個B+C聯合保護器使用。
| 特性一覽表V 25-B+C | 使用優點 |
| 帶標志端子,安裝簡便 | 可以應付頻繁的電涌電流的沖擊 |
| B+C聯合保護器，應用于建筑物整體空間較小的場合 | 只在總配電柜內安裝一套保護器 |
| 可插拔式部件 | 保護器模塊損壞后可以帶電插拔更換 |
| 內部連接的保護器底座，1到4片的底座及模塊數 | 容易安裝 |
| 熱感斷路器和視窗指示裝置 | 對保護器的工作狀態一目了然 |
| 帶NPE火花間隙模塊的保護器 | 使用范圍廣（適用于TN、TT和IT電網）， |
| V 25-B+C/NPE具有反向插入保護 | 保證保護器模塊簡單、專業的安裝 |
安裝
OBO V 25-B+C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。
B+C登記電涌保護器
型號
| | V 25-B+C | ||
| 150 | 320 | 385 | |
| 最大持續操作電壓UC AC | 150 V~ | 330 V~ | 385 V~ |
| 雷電保護區 | 0→2 | ||
| 等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 | | ||
| 測試標準 | IEC 61643-1,prEN 61643-1, | ||
| 按照DIN VDE 0675 Part6 A 1+A2的測試電流 | | ||
| 整體最大放電電流Imax（8/20） | | ||
| 最大放電浪涌電流（8/80）根據Vds 2031 | | ||
| 電涌電壓測試（10/350）（按照IEC 61312-1(02.95)設定的雷電流參數） | | | |
| 1 kA(8/20)時的電壓保護水平Up | ≤450 V | ≤750 V | ≤1.0 kV |
| 響應時間TA | <25 ns | ||
| 短路耐受能力25 kA時的最大后備保險絲 | 60 Agl/gG | ||
| 連接線橫截面積 | 2.5-25 mm2（多股軟線，連接端加護套） | ||
| 安裝位置 | 35 mm導軌（符合EN 50022） | ||
| Ip等級 | IP 20 | ||
| 溫度范圍υ | -40℃到+85℃ | ||
|
|
| ||
| 模塊NPE | C 25-B+C/NPE | ||
| 100 V下的絕緣電阻Rins | >10 GΩ | ||
