.激光對射系統調試

三安古德激光入侵探測器、山東激光對射探測器、萊蕪激光對射配件

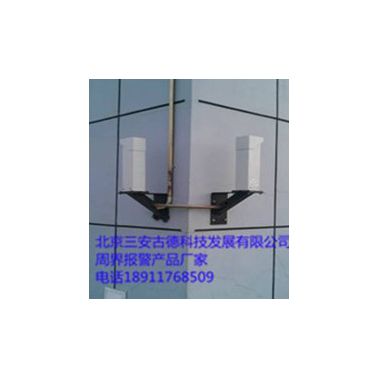

        在發射器和接收器機架基本對準后，使用M8膨脹螺栓穩固安裝在特制的安裝支架上;

除信號線先不接報警主機外，其它引線均要連接好。取下發射和接收器支架外罩，分步進行系統調試。

對于單光束系統，只要引線連接正確**可通電調試。

對于多光束系統，要分別接通準備調試的發射和接收光路電源，要做到逐一進行調試。

注意:

在調試過程中，要保持激光頭鏡片的清潔，如果鏡片粘上污垢。

則需要使用鏡頭紙擦拭干凈，切忌不能用手觸摸鏡片，否則會影響接收效果，會出現誤報。

電源醫線及信號線的連接線序見線纜上的標識。

1.光束調試

  首先，連接接收器電源線路板上的蜂鳴器短路端子，啟動內置蜂鳴器。然后，只連接要調試的激光光路發射頭和接收頭電源。

此時，電源指示燈閃亮，報警指示燈常亮，繼電器啟動，蜂鳴器鳴響，說明激光光路不通，系統處于報警狀態。

借用激光搜尋器從接近發射器一端開始，通過水平或上下調整激光光束的位置，逐步將激光光束校正到接收器上。

這時接收電源線路板上的報警指示燈熄滅，同時接收控制線路板背面上的“接收激光光束強弱指示燈”被點亮。
