| 最大通流容量 | 60kA |
|---|---|
| 響應時間 | ≤25nss |
| 雷電計數 | 有 |
| 接入導線截面積 | 10mm2 |
| 持續工作電壓 | 420V |
| 標稱放電電流 | 30kA |
| 電源系統 | 三相 |
| 產地 | 廣東 |
| 接線方式 | 并聯 |
| 上市時間 | 2011年春 |
| 外殼材質 | 鋁合金 |
| 顏色 | 銀色 |
| 執行標準 | 國標 |
| 種類 | 電源防雷箱 |
| 最大放電電流 | 60KA |
| 品牌 | 雷祺 |
| 型號 | LSPD 380-60B/J |
| 加工定制 | 是 |
| 準入認證 | ce認證 |
產品介紹:

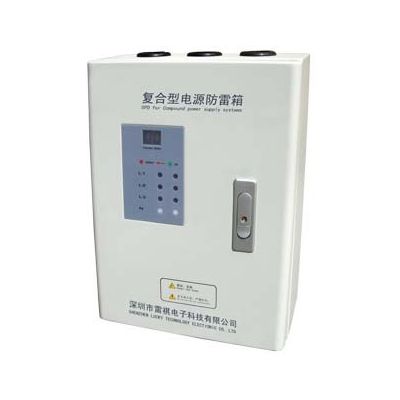

LSPD380-60B/J LSPD220-60B/J B級三相/單相交流電源防雷箱（SPD/避雷器/浪涌保護器/電涌保護器)適用于交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT等供電系統的防雷保護，用于LPZOA區或LPZOB區與LPZ1區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準，該產品內置失效脫離裝置，當電涌保護器因過流過熱；擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示窗口由白色（正常）變成紅色（故障），可視告警指示模塊可在有工作電壓情況下更換。并帶有數顯雷擊計數器，可以方便的知道受雷擊次數。
功能特點:
??1、無需停電即可更換保護器單元。
??2**高可承受60KA(8/20μs)雷電流沖擊。
??3、動作響應時間小于25ns。
??4、可視告警窗口顏色表示保護的工作狀態，白色(正常)、紅色(故障)。
5、帶有數顯雷擊計數器 ，0-99次，可反復清零。
產品應用和安裝位置:
LSPD380-60B/J LSPD220-60B/J 系列三相/單相電源防雷箱適用于B級防雷過壓保護，用于雷擊LPZOA區或LPZOB區與LPZ1區交界處，通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。
技術參數:
| 名稱 | B級單相交流電源防雷箱 | B級三相交流電源防雷器 |
| 型號 | LSPD220-60B/J | LSPD380-60B/J |
| 額定工作電壓 (Un) | 220V | 380V |
| **大持續工作電壓 (Uc) | 420V | 420V |
| 電壓保護水平(Up) 在Isn時 | ≤2.0kV | |
| 標稱放電電流 (In) | 30kA | |
| **大放電電流 (Imax) | 60kA | |
| 響應時間 (Ta) | ≤25ns | |
| 接入導線截面 (L/N) | 10mm2 | |
| 接入接地線截面 (PE) | 16mm2 | |
| 熔斷器或斷路器選型 | 25A-32A | |
| 工作環境 | -40℃~+85℃ | |
| 相對濕度 | ≤95% | |
| 安裝 | 懸掛，壁掛，螺絲固定 | |
| 外殼材料 | 屏蔽金屬板 | |
| 測試依據 | GB18802.1、IEC61643-1 | |
