| 標稱放電電流 | 20KA |
|---|---|
| 產品認證 | IOS9001 |
| 溫度范圍 | -40℃至+85℃ |
| 響應時間 | 25s |
| 最大操作電壓 | 385V |
| 最大放電電流 | 40KA |
| 品牌 | OBO |

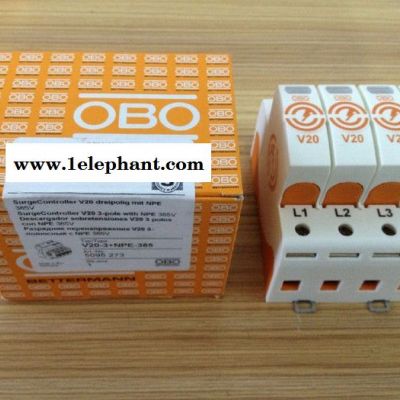

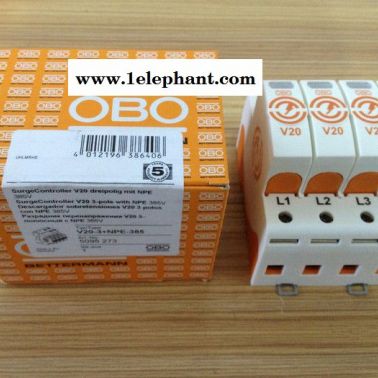

| 型號 | V20-C/3+NPE |
| 加工定制 | 否 |
功能&特點：
V20-C是屬于C級的防雷器，它保護電氣設備免受各種電壓浪涌的危害，可提供單模塊到4模塊的不同型號。V20-C內含一個有高非線性特性的氧化鋅壓敏模塊，該器件具有響應時間短、保護水平低、高通流量和長壽命的特點，特別當雷擊電涌通過保護器后，后續電流不會出現。如果防雷器由于過載發生損壞，內置斷路器將及時動作，中斷與電源的連接，同時故障指示顯示窗的顏色變為紅色。
技術參數：
| V 20-C | |||||||
| 型號 | 75 | 150 | 280 | 320 | 385 | 440 | 550 |
| 最大持續造作電壓 Uc AC | 75V～ | 150V～ | 280V～ | 320V～ | 385V～ | 440V～ | 550V～ |
| Uc DC | 100V- | 200V- | 350V- | 420V- | 505V- | 585V- | 745V- |
| 雷電保護區 | 1→2 | ||||||
| 需求等級-按照IEC 61643-1 | Ⅱ級 | ||||||
| 標稱放電電流（單模塊） | 15KA | 20KA | 15KA | ||||
| 最大放電電流（單模塊）Imax(8/20) | 40KA | ||||||
| 電壓保護水平 Up在1KA(8/20) | ≤300V | ≤500V | ≤900V | ≤1.0KV | ≤1.2KV | ≤1.5KV | ≤1.7KV |
| Up在5KA（8/20） | ≤350V | ≤650V | ≤1.1KV | ≤1.3KV | ≤1.5KV | ≤1.8KV | ≤2.1KV |
| Up在In時 | ≤400V | ≤700V | ≤1.3KV | ≤1.4KV | ≤1.7KV | ≤2.0KV | ≤2.4KV |
| 響應時間 | ＜25ns | ||||||
| 短路耐受能力25KA時的最大后備保險絲 | 125A gl/Gg | ||||||
| 連接線截面積 | 2.5-35m㎡（單股、多股線） 2.5-25m㎡（多股軟線，連接端加護套） | ||||||
| 安裝 | 安裝在35㎜導軌上（符合EN50022） | ||||||
| IP等級 | IP20 | ||||||
| 溫度范圍 | ‘-40℃至+85℃ | ||||||
