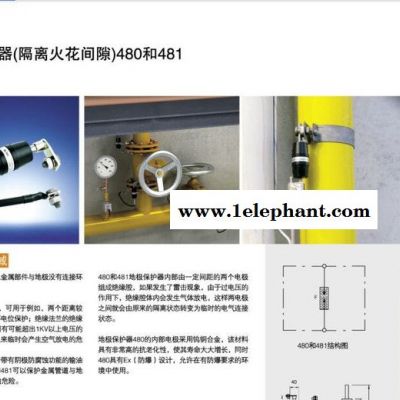

480/481 480 481 產品描述 功能和應用領域地極保護器提供非帶電金屬部件與地極沒有連接的環境下的等電位連接。地極保護器480和481，可用于例如，兩個距離較近的獨立地極之間的等電位保護；絕緣法蘭的絕緣保護；與防雷擊接地網有可能超出1KV以上電壓的金屬器件，防止在雷電來臨時會產生空氣放電的危險。更深一層的應用，對于帶有陰極防腐蝕功能的輸油（輸氣）管道，480和481可以保護金屬管道與地極之間出現空氣放電的危險。 480和481地極保護器內部由一定間距的兩個電極組成絕緣腔，如果發生了雷擊現象，由于過電壓的作用下，絕緣腔體內會發生氣體放電，這樣兩電極之間**會由原來的隔離狀態轉變為臨時的電氣連接狀態。地極保護器480的內部電極采用鎢銅金屬，該材料具有非常高的抗老化性，使其壽命大大增長，同時480具有Ex（防爆）設計，允許在有防爆要求的環境中使用。安裝地極保護器480自帶有連接端子，可直接通過螺絲安裝在被保護設備上，地極保護器481需要通過連接片才能進行安裝。安裝480和481時，必須盡可能的減少其連接線的長度。如果連接線過長，在480和481動作時，會增加兩端的電壓差，使其保護性能大大降低。技術參數地極保護器（絕緣放電間隙） 480 481 防爆認證 （Ex）SG4 to VDE0171 --- 測試認證 PTB No.Ⅲ B/E-29859 --- 交流箝位電壓 Up（50HZ） 1KV 2.5KV **雷擊脈沖箝位電壓 Up100（1.2/50） 2KV 5KV 額定放電電流 In（8/20） 100KA 100KA 符合IEC61312-1（02.95）的雷擊脈沖電流（10/350us）雷擊放電電流 Iimp電量 Q能比 W/R 100KA50As2.5MJ/Ω 50KA25As0.63MJ/Ω 電極 鎢銅 不銹鋼外殼 環氧壓膜復合物 環氧壓膜復合物連接栓 --- Φ10mm不銹鋼連接片 銅鼻子、鍍鎳、帶有螺絲、螺母和彈簧墊圈 --- 螺絲和螺母 M10，鋼材質，熱電鍍 --- 連接線長度 180mm250mm350mm
