標稱放電電流	25KA
產品認證	CE
類型	避雷器
溫度范圍	-40+80
響應時間	25s
顏色	綠色
最大操作電壓	275V
最大放電電流	50KA
品牌	OBO

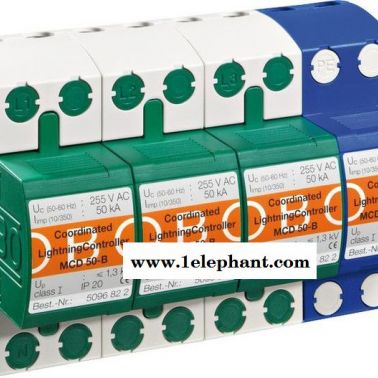

型號	MCD50-B/3+NPE
加工定制	否

本公司供應OBO防雷器,OBB避雷器OBOMCD50-B/3+NPEOBO MCD50-B/3+NPE 否 25KA CE 避雷器，質量保證，歡迎咨詢洽談。

MCD50-B、MCD125-B/NPE加強型防雷器功能和特點 OBO MCD 50-B和MCD 125－B/NPE滿足DIN、VDE 6F5 Part （Draft 11.89）A1、A2對B類防雷器的需求條件，以及標準IEC 61643－1（02，89）對第I級防雷器的需求，他們與后級限壓型防雷器配合使用時，無需設計退耦裝置，可以將兩級防雷器安裝在一起。該產品是OBO 在間隙型防雷器的多層石墨堆疊技術新發展。 MCD 50-B以其保護水平在50KA（10/350us）沖擊下Up≤1.3KV）的特性，確保了與C級防雷器配合使用時，不需要設計退耦裝置或者在B級和C級之間留一定的安裝距離。這樣它可以節省超過45％的安裝空間，MCD 50-B這個特性特別對緊湊EMC概念有著特殊的貢獻。另外，NPE放電間隙MCD 125－B/NPE防雷器其大通流量的特性在TT、TN－S系統中使用，可以同時作為B級和C級防雷器的NPE保護模塊，節省費用及安裝空間。 新的MCD 50-B和MCD 125－B/NPE防雷器**的應用環境是:需要有緊湊的防雷器保護概念或者需要在一個獨立的小型機房內安裝B和C級防雷器的環境。例如：移動微波通訊機站。
MCD50-B、MCD125-B/NPE加強型防雷器技術參數

測試依據： IEC 61643-1 (02.98), and DIN VDE 0675 Part 6 (Draft 11.89) A1/ A2
型號	MCD 125-B/NPE
額定工作電壓 UN	230 V/ 50- 60 Hz
**大持續工作電壓 Uc	255 V
保護級別 依據于VDE 0675/Part 6 測試級別 依據于IEC 61643- 1	B class I
絕緣阻抗 Risol	> 100 MW
保護水平 Up	< 1.3kV
響應時間 tA	< 100 ns
測試雷電電流數值 (10/350) 依據國際標準IEC 1312-1 (02.95)的雷電電流參數 **大電流 Iimp 電量 Q 能量 W/R	125 kA 62,5 As 3,9 MJ/W
滅弧能力 at Uc If	3 100 Arms
工作溫度 J	-40°C up to + 85°C
接線線徑 單股/多股 線規	10 – 50 / 10 – 35 mm2 AWG 8-2
安裝	固定于 35 mm DIN 型軌道上
顏色	藍色
結構	密封火花隙
尺寸 依據于 DIN 43880 高 寬 深	100 mm 35 mm 75 mm
測試依據： IEC 61643-1 (02.98), and DIN VDE 0675 Part 6 (Draft 11.89) A1/ A2
型號	MCD 50-B
額定工作電壓 UN	230 V/ 50- 60 Hz
**大持續工作電壓 Uc	255 V
保護級別 依據于VDE 0675 Part 6 測試級別 依據于IEC 61643- 1	B class I
絕緣阻抗 Rinsl	> 100 MW
保護水平 Up	< 1.3kV
響應時間 tA	< 100 ns
測試雷電電流數值 (10/350) 依據國際標準IEC 1312-1 (02.95)的雷電電流參數 **大電流 Iimp 電量 Q 能量 W/R	50 kA 25 As 0,63 MJ/W
滅弧能力 at Uc If	25 KArms
工作溫度 J	-40°C up to + 85°C
接線線徑 單股/多股 線規	10 – 50 / 10 – 35 mm2 AWG 8-2
安裝	固定于 35 mm DIN 型軌道上
顏色	灰 灰-綠
結構	密封火花隙
尺寸 依據于 DIN 43880 高 寬 深	100 mm 35 mm 75 mm

安裝規范 基本要求

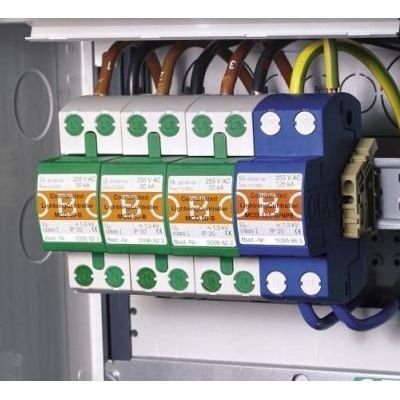

1、MCD 50-B應安裝于基站內低壓主配電柜內，它并聯于主斷路器的出線側。
2、防雷器與供電系統的連接線長度應小于50cm.
3、導線截面的選擇（依據VDE0100標準） 單位： mm2

配電電源線	≤35	50	≥70
連接電線	10	16	25
接地線	≥16	25	≥35

4、由于MCD系列的特點，在安裝時不需在其前端串接空開。

注意：不可將已保護的線路與未保護的線路或地線并行布線。
