| 材質 | 塑膠 |
|---|---|
| 類型 | 浪涌保護器 |
| 產地 | 德國 |
| 可否定制 | 不可以 |
| 適用星級 | 所有星級 |
| 安裝方式 | 固定式 |
| 標稱放電電流 | 20KA |
| 產品認證 | CCC |
| 額定頻率 | 50Hz |
| 防護等級 | IP20 |
| 極數 | 2P |
| 結構 | 塑殼式 |
| 速度 | 快速型 |
| 溫度范圍 | -40°至+80℃ |
| 響應時間 | 25s |
| 最大操作電壓 | 385V |
| 最大放電電流 | 40KA |
| 外殼材料 | PVC |
| 滅弧介質 | 空氣式 |
| 操作方式 | 手動操作 |
| 品牌 | OBO |

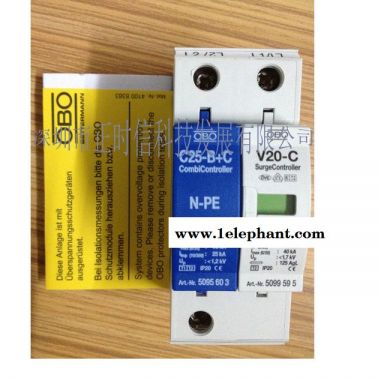

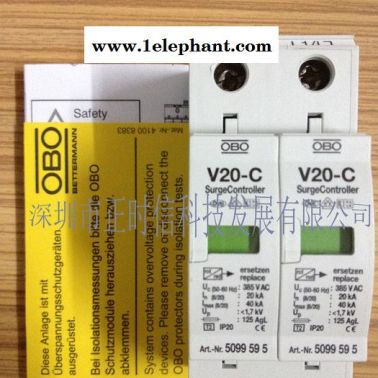

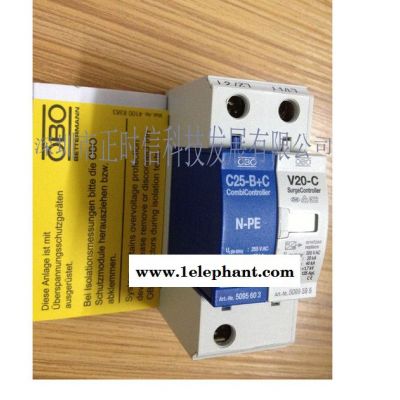

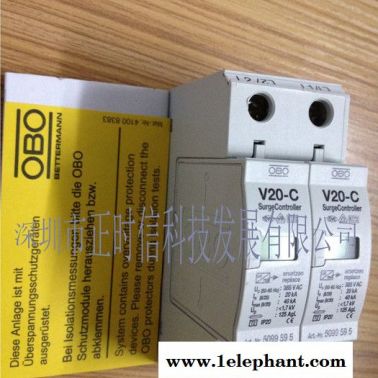

| 型號 | 單相二線C級保護器 V20-C/2 |
| 電涌保護器 | V 20-C | ||||||
| 75 | 150 | 280 | 320 | 385 | 440 | 550 | |
| **大持續操作電壓 UC AC （**大允許操作電壓） UC DC | 75 V~ 100 V- | 150 V~ 200 V- | 280 V~ 350 V- | 320 V~ 420 V- | 385 V~ 505 V- | 440 V~ 585 V- | 550 V~ 745 V- |
| 雷電保護區 | 0→2 | ||||||
| 等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 | C Ⅱ級 | ||||||
| 測試標準 | IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 | ||||||
| 標稱放電電流 In（8/20） | 15 kA | 20 kA | 15 kA | ||||
| 整體**大放電電流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 | 40 kA 75 kA 110 kA 150 kA | ||||||
| **大放電電流 （單模塊） Imax（8/20） | 40 kA | ||||||
| 電壓保護水平 Up在1 kA（8/20） Up在5 kA（8/20） Up在In時 | ≤300 V ≤350 V ≤400 V | ≤500 V ≤650 V ≤700 V | ≤900 V ≤1.1 kV ≤1.4 kV | ≤1.0 kV ≤1.3 kV ≤1.6 kV | ≤1.2 kV ≤1.5kV ≤1.8 kV | ≤1.5 kV ≤1.8kV ≤2.2 kV | ≤1.7 kV ≤2.1 kV ≤2.5 kV |
| 響應時間 TA | <25 ns | ||||||
| 短路耐受能力25 kA時的**大后備保險絲 | 125 A gl/gG | ||||||
| 連接線橫截面積 | 2.5-25 mm2（多股軟線，連接端加護套） 2.5-35 mm2（單股、多股線） | ||||||
| 安裝位置 | 35 mm導軌（符合EN 50022） | ||||||
| Ip等級 | IP 20 | ||||||
| 溫度范圍 υ | -40℃到+85℃ | ||||||
| 模塊NPE 標稱電壓 UC | C 25-B+C/NPE 230 V/50-60 HZ | ||||||
| 100 V下的絕緣電阻 Rins 浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數 峰值電流 Iimp 電量 Q 單位能量 W/R 標稱放電電流 In（8/20） 電壓保護水平 Up 響應時間 tA UC下的后續電流 IF 溫度范圍 υ | >10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃ | ||||||
