| 標稱放電電流 | 25KA |
|---|---|
| 產品認證 | ISO9001 |
| 類型 | 防雷器 |
| 溫度范圍 | -40℃到+80℃ |
| 響應時間 | 25n（s） |
| 最大操作電壓 | 280V |
| 最大放電電流 | 50KA |
| 品牌 | OBO |
| 型號 | V50-B+C/3+NPE |
| 加工定制 | 否 |
V50-B+C防雷器功能:
OBO V50-B+C防雷器依據等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2－按照IEC 61643-1，而設計的一種雷電保護等電位連接器。等級為B+C級保護器的要求。在建筑物雷電保護器安裝工程中，它保護了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直擊雷雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。V50-B+C/3+NPE(B+C等級)可用于TN-S,TT和TT系統中特別的防雷器。
具有如下特性優點：
性能更穩定：高性能氧化鋅壓敏電阻與N-PE火花間隙組合，使用壽命長；
使用更安全：低保護水平Up＜1.3KV,脈沖沖擊電流Limp達12.5KA(10/350us)；
應用更廣泛：Ⅰ級+Ⅱ級聯合保護，適用于TN或TT系統中的雷電和浪涌保護；
功能更齊全：帶動感斷路器，視窗指示裝置，防雷器工作狀態一目了然，同時可選FS帶有遠程遙信觸點（常開觸點）；
維護更方便：模塊化結構，支持在線熱插拔；
接線更靈活：多種接線方式，可以電纜連接或預制的排線連接，帶接線標識牌，支持V型接線。
V50-B+C防雷器應用:

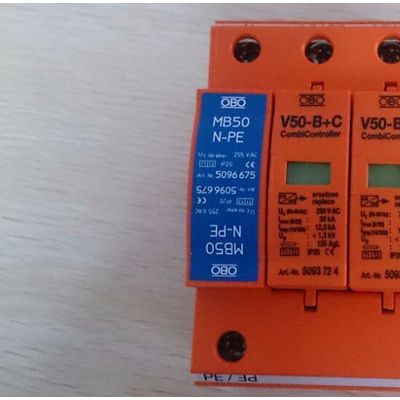

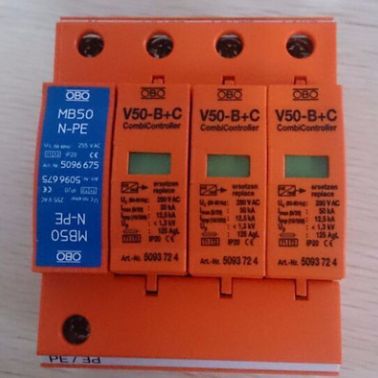

OBO防雷器德國OBO一級電源防雷器 V50-B+C/3+NPE
當建筑物本身設有外部避雷系統（如安裝有避雷針、引下線、地網、外部屏蔽時），根據IEC、VDE相關理論，在其建筑物內部的380V/230V低壓配電電路上，采用OBO V50-B+C/3+NPE來建立電源線上的雷電保護等電位連接，可以避免雷電發生時引起的失火、爆炸、人身傷亡的危害。
OBO防雷器。OBO浪涌保護器，OBO避雷器，OBO，防雷器
OBO電涌保護器
V50-B+C防雷器特殊配置:
FS遙信觸點模塊：附帶遙信觸點功能底座,可根據實際需要選用端子1-2（常開觸點）或1-3（常閉觸點）連接。而端子接線可使用0.14-2.5mm2多股線或單芯線。FS遙信觸點模塊可使維護人員實時對防雷器工作狀態進行監視。當發現防雷器不能正常工作時，維護人員只需對已失效的防雷器模塊進行更換，這樣可降低維護費用，更換時并不需停電。
V50-B+C防雷器技術參數:
| 型號 | V50-B+C/3、V50-B+C/3-FS、V50-B+C/3+NPE、V50-B+C/3+NPE-FS | |
| 最大持續工作電壓 Uc | 280V | |
| 等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 | B+C | |
| 按照IEC 61643-1 | Ⅰ+Ⅱ級 | |
| 雷電保護區LPZ | 0→2 | |
| 標稱放電電流 In（8/20 us） | 30 kA | |
| 脈沖沖擊電流（10/350 us） L-N limp N-PE limp | 12.5KA 50KA | |
| 最大放電電流 Imax（8/20 us） | 50 kA | |
| 電壓保護水平 Up | ＜1.3KV | |
| 反應時間 tA | ＜125 ns | |
| 最大后備保險絲 A | 125 A gl/gG | |
| 工作溫度范圍υ | -40℃到+80℃ | |
| 保護等級 | IP 20 | |
| 連接導線選擇范圍 | 2.5-35mm2 | |
| 顏色 模塊 | 橙色 | |
| 體積(長*寬*高) | 90mm*71.2mm*60mm | |
