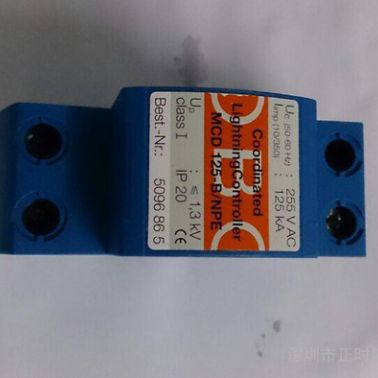

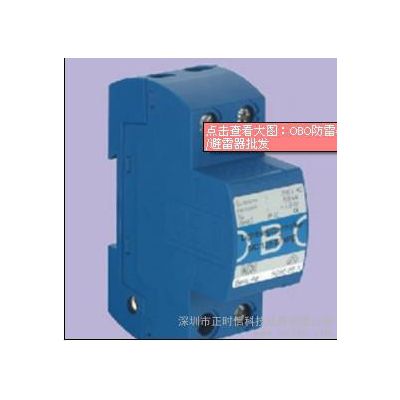

特性一覽表 MC 125-B/NPE

使用優點

密封結構設計，動作時無電弧外瀉

能夠封閉安裝在任何標準的配電箱中

通過了安全性測試，獲得VDE、OVE、KEMA、KEUR、MEEI、EZU測試標志

適合所有應用場合中可靠的保護器，通過了多家
獨立檢測機構的測試。

高雷電通流能力，125kA （10/350）

使用安全性高

每一端提供兩個連接端子

容易進行凱文接線方式

提供隧道式連接方式

無需接地跳線，安裝更方便、更安全

雷電保護控制器
型號

MC 125-B/NPE

標稱電壓 UN

230 V/50-60 HZ

最大持續工作電壓 UC

255 V

需求等級
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

B

Ⅰ級

雷電保護區

0→1

絕緣電阻 Rins

>100 MΩ

電壓保護水平 Up

<2 kV

響應時間 TA

<100 ns

浪涌電流測試（10/350）－根據IEC 61312-1(02.95)規定的雷電流參數
峰值電流 Iimp
電量 Q
單位能量 W/R

125 kA
62.5 As
3.9 MJ/Ω

保護器在UC下的市電后續電流遮斷能力

100 Arms

溫度范圍 υ

-40℃到+85℃

空氣濕度

≤95%

IP 等級

IP 20

連接體橫截面積 單股/多股/多股軟線
緊固扭矩（MA）至少4Nm

10-50/ 10-25/ 10-35mm2
AWG 8-2
