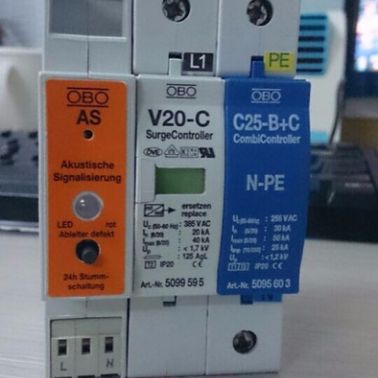

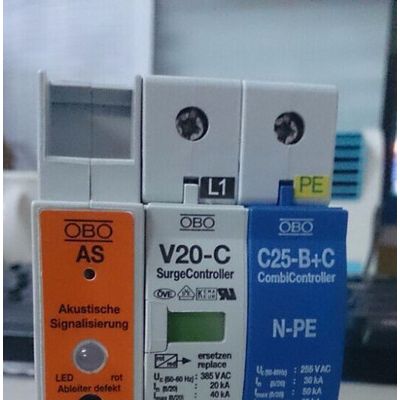

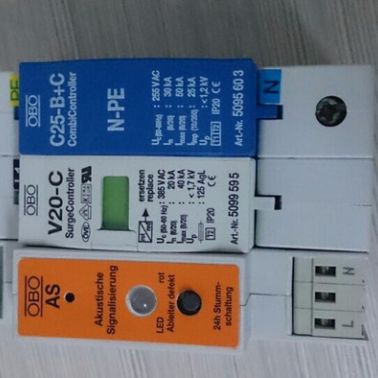

V25-B+C/AS，V20-C/AS

產品描述

電涌保護器
型號

V 20-C

75

150

280

320

385

440

550

最大持續操作電壓 UC AC
（最大允許操作電壓） UC DC

75 V~
100 V-

150 V~
200 V-

280 V~
350 V-

320 V~
420 V-

385 V~
505 V-

440 V~
585 V-

550 V~
745 V-

雷電保護區

0→2

等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

C
Ⅱ級

測試標準

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

標稱放電電流 In（8/20）

15 kA

20 kA

15 kA

整體最大放電電流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4

40 kA
75 kA
110 kA
150 kA

最大放電電流
（單模塊） Imax（8/20）

40 kA

電壓保護水平
Up在1 kA（8/20）
Up在5 kA（8/20）
Up在In時

≤300 V
≤350 V
≤400 V

≤500 V
≤650 V
≤700 V

≤900 V
≤1.1 kV
≤1.4 kV

≤1.0 kV
≤1.3 kV
≤1.6 kV

≤1.2 kV
≤1.5kV
≤1.8 kV

≤1.5 kV
≤1.8kV
≤2.2 kV

≤1.7 kV
≤2.1 kV
≤2.5 kV

響應時間 TA

<25 ns

短路耐受能力25 kA時的最大后備保險絲

125 A gl/gG

連接線橫截面積

2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線）

安裝位置

35 mm導軌（符合EN 50022）

Ip等級

IP 20

溫度范圍 υ

-40℃到+85℃

模塊NPE
標稱電壓 UC

C 25-B+C/NPE
230 V/50-60 HZ

100 V下的絕緣電阻 Rins
浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流 Iimp
電量 Q
單位能量 W/R
標稱放電電流 In（8/20）
電壓保護水平 Up
響應時間 tA
UC下的后續電流 IF
溫度范圍 υ

>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
