| 品牌 | DEHN |
|---|---|
| 型號 | DV M TT 255 |

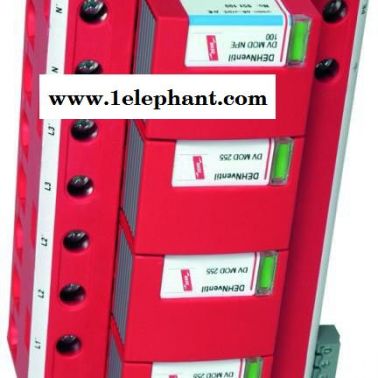

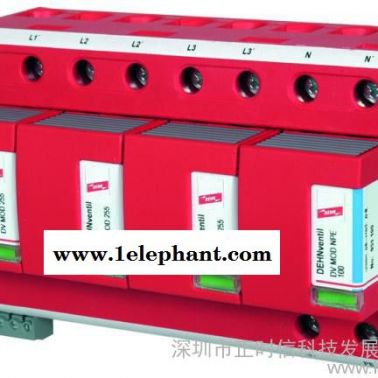

DV M TT 255 (FM)
DV M TT 255 (FM)：用于TT與TN-S系統的模塊式復合雷電流/電涌保護器(“3+1”電路)
| DV M TT 255 | DV M TT 255 FM |
依據EN 61643-11,SPD/…IEC 61643-1,SPD | 1級/I級 | 1級/I級 |
與終端的能量協調性 | 1級+2級 | 1級+2級 |
與終端的能量協調性(≤5m) | 1級+2級+3級 | 1級+2級+3級 |
標稱交流電壓 UN | 230/400V | 230/400V |
交流最大持續工作電壓UC | 255V | 255V |
雷電沖擊電流(10/350μs)[L1+L2+L3+N-PE] Itotal | 100kA | 100kA |
雷電沖擊電流(10/350μs)[L-N]/[N-PE] Iimp | 25/100kA | 25/100kA |
標稱放電電流(8/20μs) In | 25/100kA | 25/100kA |
電壓保護水平[L-N] /[N-PE] UP | ≤1.5kV/≤1.5kV | ≤1.5kV/≤1.5kV |
工頻續流遮斷能力[L-N]/[N-PE] Ifi | 50kArms/100kArms | 50kArms/100kArms |
續流抑制/選擇性 | 預期續流到50kArms時,20A熔絲不跳 | 預期續流到50kArms時,20A熔絲不跳 |
響應時間tA | ≤100ns | ≤100ns |
IK=50kArms時,最大后備熔絲(L) | 315 A gL/gG | 315 A gL/gG |
IK>50kArms時,最大后備熔絲(L) | 200 A gL/gG | 200 A gL/gG |
最大后備熔絲(L-L’) | 125 A gL/gG | 125 A gL/gG |
暫態過電壓(TOV)[L-N] UT | 440V/5sec. | 440V/5sec. |
暫態過電壓(TOV)[N-PE] UT | 1200V/200ms | 1200V/200ms |
TOV 特性 | 耐受 | 耐受 |
工作溫度范圍(并聯) TUP/(串聯) TUS | -40℃…+80℃/-40℃…+60℃ | -40℃…+80℃/-40℃…+60℃ |
工作狀態/故障指示 | 綠/紅 | 綠/紅 |
最小安裝導線截面積(L1,L1’,L2,L2’,L3,L3’,N,N’,PE,⊥) | 10mm2單股線/軟線 | 10mm2單股線/軟線 |
最大安裝導線截面積(L1,L2,L3, N,PE) | 50mm2多股線/35mm2軟線 | 50mm2多股線/35mm2軟線 |
最大安裝導線截面積(L1’,L2’,L3’, N’,⊥) | 35mm2多股線/25mm2軟線 | 35mm2多股線/25mm2軟線 |
安裝方式 | 35mmDIN軌,依據EN 60715 | 35mmDIN軌,依據EN 60715 |
外殼材料 | 紅色熱塑性材料,UL 94V-0 | 紅色熱塑性材料,UL 94V-0 |
防護等級 | IP 20 | IP 20 |
尺寸 | 8mods,DIN 43880 | 8mods,DIN 43880 |
認證 | KEMA,VDE,UL,VdS | KEMA,VDE,UL,VdS |
遙信觸點類型 | — | 浮動切換觸點 |
交流切換能力 | — | 250V/0.5A |
直流切換能力 | — | 250V/0.1A;125V/0.2A;75V/0.5A |
遙信終端的橫截面積 | — | 最大1.5mm2單股線/軟線 |
| ||
訂購信息 | ||
型號 | DV M TT 255 | DV M TT 255 FM |
貨號 | 951 310 | 951 315 |
包裝單位 | 1 pc(s). | 1 pc(s). |
