| 品牌 | OBO |
|---|---|
| 加工定制 | 否 |
| 標稱放電電流 | 7.5KA |
| 最大操作電壓 | 110V |
| 最大放電電流 | 15KA |
| 溫度范圍 | -40℃到+85℃ |
| 響應時間 | <25 ns |
| 型號 | RJ45-Tele-4/F |
OBO RJ&RJ45 類型通信網絡防雷器功能&應用
OBO RJ 類型保護裝置具有RJ-11和RJ-45接口，能夠對數據線進行可靠的過電壓保護。其適用范圍為： 10 base-T,100base-T以太網，DDN、X.25專線,令牌網以及電話通信裝置、傳真機等。
OBO RJ&RJ45 類型通信網絡防雷器特性- 當過電壓發(fā)生時，非?？斓匚漳芰?；
- 堅固可靠；
- 極低的串聯電阻和電容，保證數據傳輸通暢。
OBO RJ 類型保護裝置具有RJ-11（4針）和RJ-45（4到8針）接口。RJ-11可與2、4、6芯屏蔽電纜（RJ-45適配器）；RJ-45可與4、8、10芯屏蔽電纜；4RJ-45可與48芯屏蔽電纜（RJ-45適配器）共同定貨
類型/ | 接口/ | 通流容量（線-地/線-線） | 額定電壓V | 動作電壓V | 殘壓（在額定通流下） | 10MHz下的插入損耗dB | 最大傳輸頻率Hz | 串聯電阻Ohm | 依據IEC529之保護等級 | ||
基本保護（LPZ0-1）10/350 | 綜合保護（LPZ1-2）8/20 | 精細保護（LPZ2-3）8/20 | |||||||||
TKS-B | 接線端 | 6KA | 20KA | 20KA | 110 | 180 | <500 | 0.1 | 150M | -- | IP20 |
SC-Tele/4-C-G | 接線端 | 5KA | 15KA | 15KA | 110 | 180 | <500 | 0.1 | 6M | 8.2 | IP54 |
RJ45-Tele/4-C | RJ45 4wires | 1.5KA | 7.5KA | 7.5KA | 110 | 180 | <500 | 0.5 | 100K | 8.2 | IP20 |

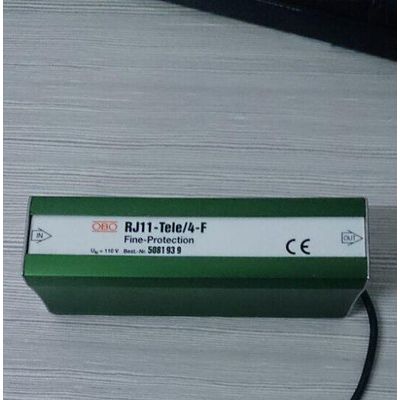

RJ11-Tele/4-F | RJ11/12 | -- | 7.5KA | 7.5KA | 110 | 180 | <500 | 0.5 | 100K | 2.2 | IP20 |
RJ45-Tele/4-F | RJ45 | -- | 7.5KA | 7.5KA | 110 | 180 | <500 | 0.5 | 100K | 2.2 | IP20 |
RJ45-ISDN/4-C | RJ45 | 1.5KA | 7.5KA | 7.5KA | 40 | 80 | <500 | 0.1 | >6M | 4.7 | IP20 |
RJ45-ISDN/4-F | RJ45 | -- | 7.5KA | 7.5KA | 40 | 80 | <500 | 0.1 | >6M | -- | IP20 |
RJ45-E100/4-B | RJ45 | 1.5KA | 7.5KA | 7.5KA | 110 | 180 | <800 | 0.3 | >155M | -- | IP20 |
RJ45-E100/4-C | RJ45 | 1.5KA | 7.5KA | 7.5KA | 5 | 6.5 | <800 | 5 | 70M | 4.7 | IP20 |

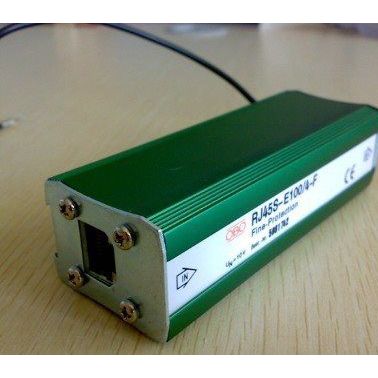

RJ45-E100/4-F | RJ45 | -- | 7.5KA | 7.5KA | 5 | 6.5 | <800 | 3 | 100M | -- | IP20 |
RJ45S-ATM/4-F | RJ45 | -- | 5KA | 5KA | 5 | 6.2 | <800 | 2.5 | 155M | -- | IP20 |
RJ45-V24T/4-F | RJ45 | -- | 7.5KA | 7.5KA | 12 | 24 | <500 | 0.5 | >10M | -- | IP20 |
OBO RJ 類型保護裝置裝于引入數據線和I/O借口之間。接地線接至被保護設備的接地的機殼。為獲得有效的保護，數據線的兩端都應被保護。
注意:
為確保最大的保護能力，接地線必須以最短的路徑接至設備的機殼。
