標稱放電電流	10KA
產品認證	CE
類型	避雷器
溫度范圍	-40+80
響應時間	25s
顏色	白色
最大操作電壓	230V
最大放電電流	7KA
品牌	OBO
型號	直流電源線防雷器VF系列
加工定制	否

本公司供應OBO防雷器,OBO避雷器OBO直流電源線防雷器VF系列OBO 直流電源線防雷器VF系列 否 10KA CE 避雷器，質量保證，歡迎咨詢洽談。

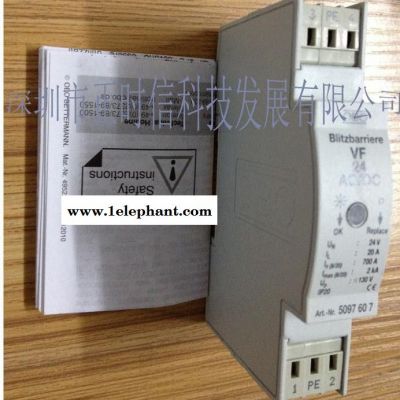

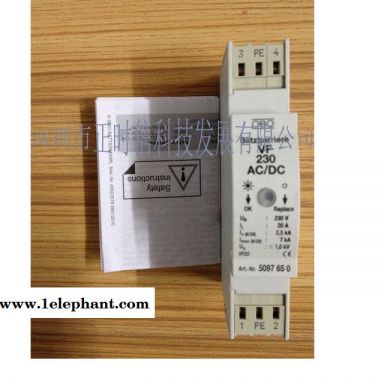

OBO VF防雷器功能/特點  OBO VF作為交、直流控制電源防雷器，由氣體放電管及壓敏電阻器構成的內置保護電路的工作狀況由熱熔絲進行監測。當防雷器經過多次動作，發生老化損壞后，連接的斷路器會斷開電路，綠色LED指示燈同時熄滅。帶有遠程信號裝置的保護裝置會同時啟動浮點轉換接觸器。 OBO VF防雷器是符合VDE 0675，Part 6（draft 11.89）要求的，帶有可視監控功能的過電壓保護器。VF系列防雷器用于保護計算機系統調制解調器、信號以及脈動控制系統等不同電壓供電線路不受由雷電或開關操作引起的過壓損害。 OBO VF系列防雷器有多種不同的電壓值可保證適用于不同特殊電壓裝置的保護。所有類型的VF防雷器已按VDE 0675/第6部分（11.89草案）要求經過測試。   OBO VF防雷器技術參數

VF交流防雷器
額定電壓 UnAC	24V～	48V～	60V～	110V～	230V～
**大持續工作電壓UcAC	34V～	60V～	80V～	150V～	250V～
額定電流 IN	16A
額定放電電流 In（8/20）	700A			2000A	2500A
**大放電電流Imax（8/20）	2000A			6500A	7000A
In下殘壓 Ures L-N V Imax下殘壓 Ures L-N V	≤160 ≤220	≤220 ≤300	≤360 ≤480	≤530 ≤850	≤1060 ≤1500
響應時間 tA	≤25ns

VF直流防雷器
額定電壓 UnDC	12V-	24V-	48V-		60V-		110V-
**大持續工作電壓UcDC	18V-	36V-	78V-		170V-		300V-
額定電流 IN	16A
額定放電電流 In（8/20）	700A					2000A
**大放電電流Imax（8/20）	2000A					6500A
In下殘壓 Ures L-N V Imax下殘壓 Ures L-N V	≤70 ≤100	≤130 ≤170	≤240 ≤300	≤280 ≤350		≤500 ≤800		≤820 ≤1020
響應時間 tA	≤25ns

VF交流/直流防雷器
連接線截面積	0.14-2.5mm2
連接電纜剝離長度	6-7mm
顏色	淺灰
材料	聚酰亞胺6
安裝	直接安裝于35mm導軌上，符合DIN EN 50022
尺寸	17.8mm寬，55.0mm深

VF AC/DC FS 防雷器遠程信號報警裝置
開關電壓 UN	可選擇
允許**大開關電壓Umax	250V AC，220V DC
允許**大開關電流imax	2A
允許**大開關功率Pmax	125VA，60W
連接線橫切面	0.14-1.5mm2
信號接點 常開 常閉	1-2 1-3



安裝規范  安裝位置：OBO VF防雷器可以很方便地安裝在標準民用配電箱中的35mm卡軌上。電氣進線接在端子1和2上，需要保護的設備接至3和4端子；接地線接至PE端子。見安裝示意圖：功能檢查應對OBO VF防雷器進行巡檢，尤其是在雷雨季節。如果供電正常而綠色的LED指示燈不亮，則應更換該防雷器。接線端子的操作為使安裝工作量減至**小，該防雷器采用了無螺絲接線端子。具體操作過程如下： · 用螺絲刀按下； · 插入所接線纜； · 完成
