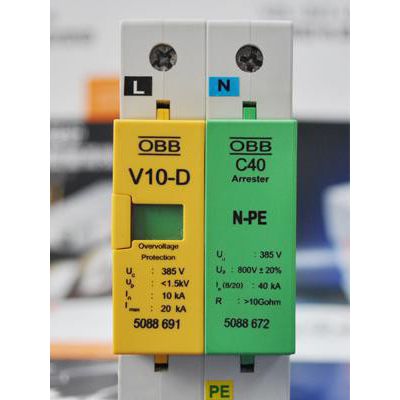

電涌保護器型號

V 10-D

75

150

280

320

385

440

550

**大持續操作電壓 UC AC
（**大允許操作電壓） UC DC

75 V~
100 V-

150 V~
200 V-

280 V~
350 V-

320 V~
420 V-

385 V~
505 V-

440 V~
585 V-

550 V~
745 V-

雷電保護區

1→2  2--3

等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

D類

測試標準

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

標稱放電電流 In（8/20）

10 kA

**大放電電流
（單模塊） Imax（8/20）

20kA

電壓保護水平
Up在In時

≤1.8kV

響應時間 TA

<25 ns

短路耐受能力25 kA時的**大后備保險絲

125 A gl/gG

連接線橫截面積

2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線）

安裝位置

35 mm導軌（符合EN 50022）

Ip等級

IP 20

溫度范圍 υ

-40℃到+80℃
