| 品牌 | **防雷器 |
|---|---|
| 型號 | DG M TT 150 |

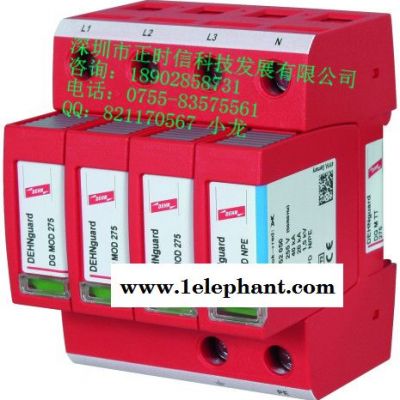

DG M TT 150
DG M TT … :用于TT與TN-S系統的模塊式電涌保護器（“3+1”電路）
| DG M TT 150 | DG M TT 275 | DG M TT 320 | DG M TT 385 |
依據EN 61643-11, SPD | 2級 | 2級 | 2級 | 2級 |
依據IEC 61643-1, SPD | II級 | II級 | II級 | II級 |
交流標稱電壓UN | 120/240 V | 230/400 V | 230/400 V | 230/400 V |
交流最大持續工作電壓[L-N]UC | 150 V | 275 V | 320 V | 150 V |
交流最大持續工作電壓[N-PE]UC | 255V | 255V | 255V | 255V |
標稱放電電流(8/20μs) In | 15 kA | 20 kA | 20 kA | 20 kA |
最大放電電流(8/20μs)Imax | 40kA | 40kA | 40kA | 40kA |
雷電沖擊電流(10/350μs)[N-PE] Iimp | 12kA | 12kA | 12kA | 12kA |
電壓保護水平[L-N]Up | ≤0.7kV | ≤1.25kV | ≤1.5kV | ≤1.75kV |
5kA時，電壓保護水平[L-N]Up | ≤0.55kV | ≤1kV | ≤1.2kV | ≤1.35kV |
電壓保護水平[N-PE]Up | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
工頻續流遮斷能力[N-PE]Ifi | 100 kArms | 100 kArms | 100 kArms | 100 kArms |
響應時間[L-N]tA | ≤25 ns | ≤25 ns | ≤25 ns | ≤25 ns |
響應時間[N-PE]tA | ≤100 ns | ≤100 ns | ≤100 ns | ≤100 ns |
最大后備熔絲 | 125 A gL/gG | 125 A gL/gG | 125 A gL/gG | 125 A gL/gG |
最大后備熔絲時短路耐受能力 | 50 kArms | 50 kArms | 25 kArms | 25 kArms |
TOV暫態過電壓[L-N]UT | 175 V/5 sec | 335 V/5 sec | 335 V/5 sec | 385 V/5 sec |
TOV暫態過電壓[L-PE]UT | 1200V / 200ms | 1200V / 200ms | 1200V / 200ms | 1200V / 200ms |
TOV特性 | 耐受 | 耐受 | 耐受 | 耐受 |
工作溫度范圍TU | -40℃…+80℃ | -40℃…+80℃ | -40℃…+80℃ | -40℃…+80℃ |
工作狀態/故障指示 | 綠/ 紅 | 綠/ 紅 | 綠/ 紅 | 綠/ 紅 |
安裝導線截面積 （最?。?/p> | 1.5 mm2單股線/軟線 | 1.5 mm2單股線/軟線 | 1.5 mm2單股線/軟線 | 1.5 mm2單股線/軟線 |
安裝導線截面積 （最大） | 35mm2多股線/25mm2軟線 | 35mm2多股線/25 mm2軟線 | 35mm2多股線/25mm2軟線 | 35mm2多股線/25mm2軟線 |
安裝方式 | 35mmDIN軌, 依據EN 60715 | 35mmDIN軌, 依據EN 60715 | 35mmDIN軌, 依據EN 60715 | 35mmDIN軌, 依據EN 60715 |
外殼材料 | 紅色熱塑性材料, UL 94V-0 | 紅色熱塑性材料, UL 94V-0 | 紅色熱塑性材料, UL 94V-0 | 紅色熱塑性材料, UL 94V-0 |
防護等級 | IP 20 | IP 20 | IP 20 | IP 20 |
尺寸 | 4mods, DIN 43880 | 4 mods, DIN 43880 | 4mods, DIN 43880 | 4mods, DIN 43880 |
認證 | － | KEMA,VDE,UL,VdS | KEMA | KEMA |
| ||||
訂購信息 | ||||
型號 | DG M TT 150 | DG M TT 275 | DG M TT 320 | DG M TT 385 |
貨號 | 952 323 | 952 310 | 952 320 | 952 311 |
包裝單位 | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) |
