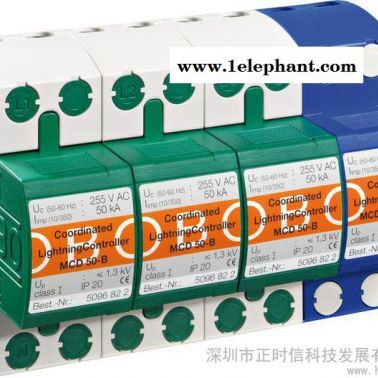

關于德國OBO電源防雷器MCD50-B/3+NPE，

OBO防雷器基本說明：

德國OBO防雷器：廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊設備的電源防雷保護。
OBO產品：電源防雷器 信號防雷器 監控攝像機防雷器 避雷針 防雷接地 避雷塔 等電位連接器 航空障礙燈
    業務范圍：防雷產品銷售 防雷知識咨詢 防雷技術支持 防雷工程設計

德國OBO原廠制造，防雷器模塊出廠**測試，安全可靠零漏電電流-內置高容量壓敏電阻與放電管**組合安全配置-特制熱脫扣裝置，確保防雷器老化后準確脫扣便捷設計-模塊化設計，可帶電插拔，便于安裝、維護。
1、雷電計數器，準確記錄雷擊次數。
2、狀態指示燈，指示防雷箱工作狀態。
3、通流容量大，殘壓低。
4、使用范圍廣，ns級響應速度。
5、實現差模、共模全方位保護。
6、采用特殊沖擊熔片，可靠性高。
7、核心元件采用國際知名品牌，性能優越，使用壽命長。
8、內部設有溫控、限流電路，徹底避免火災發生。
9、安裝簡單、方便，無須特殊維護。

標稱放電電流 25KA

特性一覽表 MC 125-B/NPE 使用優點

密封結構設計，動作時無電弧外瀉 能夠封閉安裝在任何標準的配電箱中

通過了安全性測試，獲得VDE、 OVE、KEMA、KEUR、MEEI、EZU測試標志 適合所有應用場合中可靠的保護器，通過了多家

獨立檢測機構的測試。

高雷電通流能力，125kA （10/350） 使用安全性高

每一端提供兩個連接端子 容易進行凱文接線方式

提供隧道式連接方式

 無需接地跳線，安裝更方便、更安全

功能和應用領域

浪涌保護器MC 125-B/NPE是一種設計用于中性線（N）和保護接地體（PE）之間的火花間隙保護器，可使用在TN-S、TT和IT系統內。兩層火花間隙位于該裝置內部，是由三片高能石墨電極圓盤組成。高耐熱性的特氟綸隔環，可靠地保證了火花間隙內部**限定的安全距離。

該浪涌保護器滿足標準DIN VDE 0675 Part 6（Draft 11.89）A1,A2對B類器件的需求條件，以及標準IEC 61643-1（02.98）對Ⅰ級雷擊電涌保護器的要求。該裝置設計使用于0區到1區之間（根據IEC 61312-1對雷電保護區的定義）。

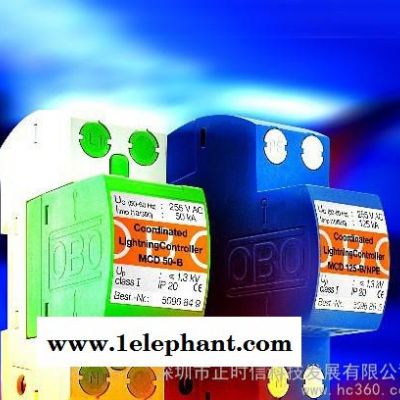

對于建筑物的雷電保護安裝工程或通過架空線引入電源的其它場所的雷電保護安裝工程，MC 125-B/NPE與雷擊電涌保護器MC 50-B VDE聯合使用，提供雷電保護的等電位連接。

安裝

雷擊電涌保護器MC 125-B/NPE的外殼尺寸滿足節省空間的17.5mm寬度模數的要求，所以該裝置容易安裝。通過浪涌保護器本身卡接在35mm導軌上的方式實現了該SPD的簡便安裝。MC 125-B/NPE為N線和PE線分別提供了兩個端子。方便了SPD與線路之間的凱文連接。

技術參數

雷電保護控制器

型號 MC 125-B/NPE

標稱電壓 UN 230 V/50-60 HZ

**大持續工作電壓 UC 255 V

需求等級

－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2

－按照IEC 61643-1

B

Ⅰ級

雷電保護區

 0→1

絕緣電阻 Rins

 >100 MΩ

電壓保護水平 Up

 <2 kV

響應時間 TA <100 ns

浪涌電流測試（10/350）－根據IEC 61312-1(02.95)規定的雷電流參數

峰值電流 Iimp

電量 Q

單位能量 W/R

125 kA

62.5 As

3.9 MJ/Ω

保護器在UC下的市電后續電流遮斷能力

 100 Arms

溫度范圍 υ

 -40℃到+85℃

空氣濕度

 ≤95%

IP 等級

 IP 20

連接體橫截面積 單股/多股/多股軟線

緊固扭矩（MA）至少4Nm 10-50/ 10-25/ 10-35mm2

AWG 8-2

安裝 卡接在35mm2導軌上

（根據DIN EN 50022）

均可享：有五年質保免費更換服務和《全天24小時技術支持》《OBO防雷器全系列原裝進口》。
