| 標稱放電電流 | 40KA |
|---|---|
| 尺寸 | 350*250*95 |
| 防爆功能 | 有 |
| 溫度范圍 | -40--+80 |
| 響應時間 | 小于等于25ns |
| 最大操作電壓 | 380V |
| 接線方式 | 并聯/多股線 |
| 上市時間 | 2011年春 |
| 外殼材質 | 阻燃材質 |
| 顏色 | 黑色 |
| 執行標準 | 國標 |
| 種類 | 三相電源防雷箱 |
| 最大放電電流 | 80KA |
| 品牌 | 勝雷 |

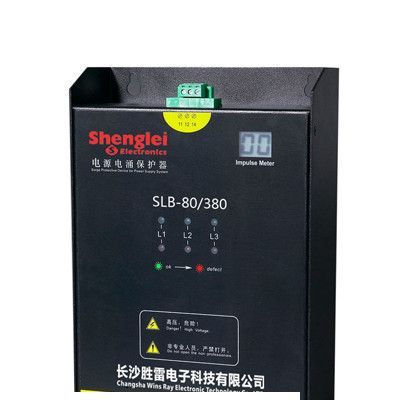

| 型號 | SLB-80/380 |
| 加工定制 | 是 |
| 保護等級 | 一級 |
| 準入認證 | ISO9001 |
一、產品用途
標稱通流容量為60kA以上的防雷箱適用于重要場所的總電源防雷保護；標稱通流容量為20kA-40kA的防雷箱適用于各種電源系統（如UPS電源，機房電源等）的防雷保護；標稱通流容量為10kA的防雷箱適用于各種設備電源的防雷保護；C+D、B+C電源防雷箱適用于要求有低限制電壓的電源系統的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
二、產品特點
?雷電計數器，準確記錄雷擊次數。
?狀態指示燈，指示防雷箱工作狀態。
?通流容量大，殘壓低。
?使用范圍廣，ns級響應速度。
?實現差模、共模全方位保護。
?采用特殊沖擊熔片，可靠性高。
?核心元件采用國際知名品牌，性能優越，使用壽命長。
?內部設有溫控、限流電路，徹底避免火災發生。
?節能、環保，安裝簡單、方便，無須特殊維護。
三、技術參數
| 名稱 | 訂貨號 | 型號 | 規格 | **大通流容量(KA) | 標準通流容量(KA) | 保護水平(KV) | 外形尺寸(mm) | 用途 |
| 三相電源防雷箱 | 11001 | SLB-160/380 | 翻蓋式、液晶屏、雷擊計數、遙信 | 160 | 80 | 3.2 | | 適用于**、二、三級電源防雷保護，如樓層配電間、機房、基站或設備前端的電源防雷保護。 |
| 11002 | SLB-120/380 | 120 | 60 | 3.0 | ||||
| 11003 | SLB-100/380 | 100 | 50 | 2.8 | ||||
| 11004 | SLB-80/380 | 80 | 40 | 2.5 | ||||
| 11005 | SLB-60/380 | 60 | 30 | 1.95 | ||||
| 11006 | SLB-40/380 | 40 | 20 | 1.7 | ||||
| 11007 | SLB-20/380 | 20 | 10 | 1.5 |
四、安裝注意事項
1．安裝前必須切斷電源，嚴禁帶電操作。
2．防雷箱可懸掛在墻上或水平放置。
3．安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，檢查工作狀態是否正常。
4．防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈呈綠色，防雷箱工作正常；指示燈呈紅色，防雷箱出現故障，應及時維修或更換。
5．配有雷電計數器的防雷箱，其計數范圍為0~99，計數動作電流為不小于1kA，數碼管計數器的防雷箱按“讀數”按鈕，窗口及顯示雷擊次數。
6．連接線應采用不小于10mm2的多股銅線，且要求短、粗、直。
7．非專業人員請勿拆卸。
