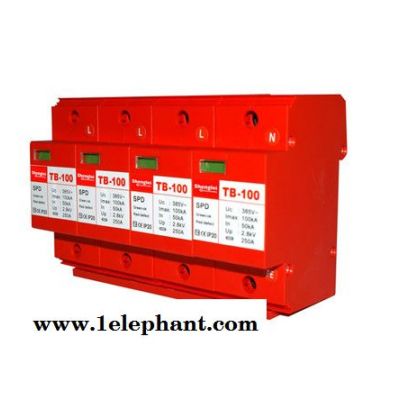

| 尺寸 | 144*66*90 |
|---|---|
| 規格 | 36mm |
| 保護水平 | 3.0KV |
| 標稱放電電流 | 80KA |
| 產品認證 | ISO9001 |
| 類型 | 避雷器 |
| 溫度范圍 | -40--+80 |
| 響應時間 | 小于等于25ns |
| 顏色 | 混色 |
| 最大操作電壓 | 380V |
| 最大放電電流 | 160KA |
| 品牌 | 勝雷 |
| 型號 | SL1-160/4 |
| 加工定制 | 是 |
一、產品用途
標稱通流容量為60kA以上的三相電源防雷模塊適用于重要場所的總電源防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
二、產品特點
•三相電源防雷模塊高雷電通流能力，ns級響應速度。
•三相電源防雷模塊內置過熱斷路裝置。
•失效檢測指示。
•遙信報警接口。
•35mm 導軌安裝，標準模塊化設計。
•節能、環保，安裝簡單、方便，無須特殊維護。
三、技術參數
| 名稱 | 訂貨號 | 型號 | 規格 | 最大通流容量(KA) | 標準通流容量(KA) | 保護水平(KV) | 外形尺寸 | 用途 |
| 大通流三相電源防雷模塊 | 21001 | SL1-160/4 | | 160 | 80 | 3.2 | 144×65×90 | 適用于第一、二、三級電源防雷保護，如樓層配電間、機房、基站或設備前端的電源防雷保護。 |
| 21002 | SL1-160/4 | 3+NPE | 160 | 80 | 3.2 | |||
| 21003 | SL1-120/4 | | 120 | 60 | 3.0 | |||
| 21004 | SL1-120/4 | 3+NPE | 120 | 60 | 3.0 | |||
| 21005 | SL1-100/4 | | 100 | 50 | 2.8 | |||
| 21006 | SL1-100/4 | 3+NPE | 100 | 50 | 2.8 | |||
| 21007 | SL1-80/4 | | 80 | 40 | 2.5 | |||
| 21008 | SL1-80/4 | 3+NPE | 80 | 40 | 2.5 |
四、安裝注意事項
1．安裝三相電源防雷模塊前必須切斷電源，嚴禁帶電操作。
2．建議在三相電源防雷模塊前端串聯熔斷器或自動斷路器。
3．安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線， PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
4．安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
5．三相電源防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
6．并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
