| 品牌 | 勝雷 |
|---|---|
| 型號 | SLB-200/660 |

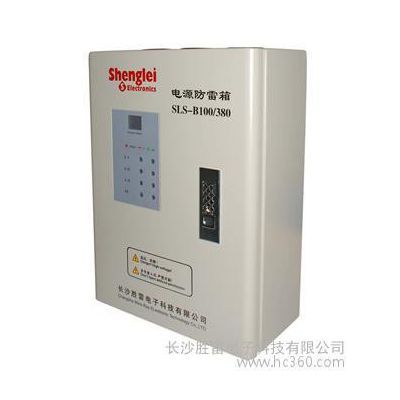

防雷箱系列是依據IEC標準設計，屬于三相并聯型電源電涌保護器，適用于通信、智能建筑、機場、工廠、鐵路等低壓配電系統、電器、電子設備和設備內互聯系統過電壓及高壓靜電的防護，主配電系統中的過電壓浪涌保護。當過電壓、過電流侵入SPD回路時SPD內的泄放電路使過電壓、過電流得到有效抑制和泄放，使各線路間的電位差基本保持不變，雷擊后自動恢復到正常狀態，并通過LED指示SPD的好壞，在無浪涌的情況下防雷箱系開路狀態。
★適用于380V分配電箱電源系統的雷電浪涌防護。
★雷電通流量大，保護水平高，殘壓低,響應時間快。安全、可靠、維護性好。
★雙重的熱脫扣裝置，采用溫控斷路技術，內置過流保護電路，徹底避免火險。
★工作狀態指示，正常為綠燈。
★有雷電次數計數器，能記錄大于3KA以上的雷擊事件次數。
二、技術參數：
型號 | 380-20KA | 80-40KA | 380-60KA | 380-80KA | 380-100KA | 380-120KA | |
保護級別 | D級 | C級 | C級 | B級 | B級 | B級 | |
工作電壓Un | 380V | 380V | 380V | 380V | 380V | 380V | |
標稱放電電流In | 10KA(8/20μs) | 20KA(8/20μs) | 30KA(8/20μs) | 40KA(8/20μs) | 50KA(8/20μs) | 60KA(8/20μs) | |
最大放電電流Imax | 20KA(8/20μs) | 40KA(8/20μs) | 60KA(8/20μs) | 80KA(8/20μs) | 100KA(8/20μs) | 120KA(8/20μs) | |
電壓保護水平Up | 1200V | 1500V | 1800V | 1800V | 2000V | 2000V | |
最大持續運行電壓Uc | 385V | 385V | 385V | 385V | 385V | 385V | |
響應時間（ns） | ＜20ns | ＜20ns | ＜20ns | ＜20ns | ＜20ns | ＜20ns | |
漏電流（μA） | ≤20μA | ≤20μA | ≤20μA | ≤20μA | ≤20μA | ≤20μA | |
連接線 | ≥6mm2 | ≥10mm2 | ≥10mm2 | ≥16mm2 | ≥16mm2 | ≥16mm2 | |
接地線 | ≥10mm2 | ≥16mm2 | ≥16mm2 | ≥25mm2 | ≥25mm2 | ≥25mm2 | |
保護模式 | L1-PE、L2-PE、L3-PE、N-PE | ||||||
工作環境 | 溫度：-40℃—+80℃，相對濕度＜95% | ||||||
外殼材料 | 鐵質箱體符合UL94V-0 | ||||||
外殼保護等級 | IP20 | ||||||
三、安裝應用：
1、應用于配電系統為三相380V電源雷電保護，并聯安裝在樓層分配電箱或機房配電箱電源進線端，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。防雷箱可懸掛在墻上或水平放置。
2、安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。
3、防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈呈綠色，防雷箱正常工作，指示燈呈紅色，防雷箱出現故障，應及時維修或更換。
4、所有接線必須牢固及可靠電氣連接。連接線：BVR≥10mm2,接地線：BVR≥16mm2
5、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω。
