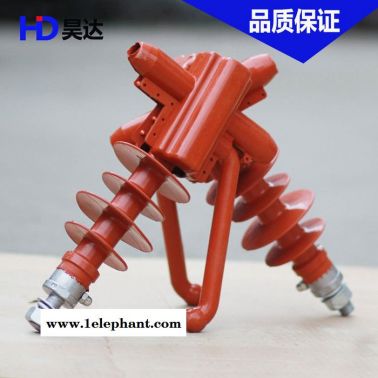

一、產品簡介

隨著配電線路發展和線路改造絕緣化，傳統的設計，由于絕緣線路有先天不足的耐雷水平，難以承受直接雷

或感應雷的作用，雷擊斷線、瓷絕緣子炸毀等已經成為電力面臨的又一個新的難題。目前國內外架空配電線

路防雷的主要措施有：架設架空避雷線、安裝鉗箝位絕緣子、在柱式絕緣子上安裝過電壓保護器，負荷側裝

防弧金具。但現有的技術存在以下缺點：投資成本較大，施工安裝復雜，需剝開絕緣層，導致線芯進水和腐

蝕，瓷絕緣子傘裙因燃弧燒裂，受環網供電負荷側變化影響等。FEG型防雷支柱絕緣子是新型組合式結構的

二合一產品，采取先堵塞后疏通設計理念，增強了絕緣性能和防污穢水平，適用于架空線路的絕緣支撐，而

且還具有防止架空絕緣導線雷擊斷線、瓷絕緣子炸毀及減少雷擊跳閘的保護功能。其原理為：當雷電過電壓

超過絕緣堵塞一定數值時，在防雷支柱的引弧棒和鋼腳之間引起閃絡放電，形成短路通道，接續的工頻電弧

便在放電間隙處燃燒，以保護導線免于燒傷。本產品應用于絕緣線時還具有穿刺通電功能，安裝施工極為方

便可靠，不需剝開絕緣層可避免線芯進水和腐蝕，同時也極大減輕操作人員的勞動強度。由于把支柱絕緣子

和防弧金具合二為一（等電位），不受環網供電負荷側（背離電源側）影響，更使線路簡潔美觀并極大地降

低了造價。本產品性能可靠，投資少，收效大，為電力部門防止架空絕緣導線雷擊斷線提供了一條經濟有效

的途徑。

二、結構特點：

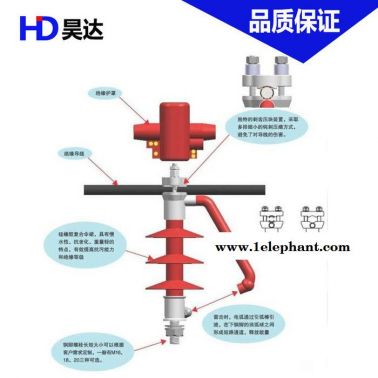

1.     本產品分穿刺式和非穿刺式（剝除絕緣層）二種，其主要由絕緣護罩、夾線鋁合金金具、復合絕緣子

引弧棒和下鋼腳等組成，結構見示圖1。
2.     引弧棒和夾線金具裝配連接成一體，當雷擊發生時，引弧棒和下鋼腳之間引起閃絡放電，形成短路通

道，接續的工頻電弧移動到引弧棒和鋼腳之間燃燒，以保護導線免于燒傷。因引弧棒繞開傘裙并調至**放

電間隙，放電效果更好并防止燒壞絕緣子傘裙。
3.      FEG-12/5型具有穿刺式的刺齒構造，刺齒可拆卸，剝皮或不剝皮用途可選擇。刺齒采用比鋁強度更

高電性能更好的銅合金，表面經過電（滲）鍍處理以防止銅鋁結合時氧化，這樣銅或鋁線路都可使用。穿刺

式的不需剝除導線絕緣層，避免線芯進水和腐蝕，安裝施工極為方便，可極大地減輕操作工人的勞動強度.
