| 加工定制 | 是 |
|---|---|
| 標稱放電電流 | 10KA |
| 響應時間 | 1（s） |
| 最大操作電壓 | 12KV |
| 最大放電電流 | 10KA |
| 溫度范圍 | 200 |
| 品牌 | 昊達 |
| 型號 | TBP-A-12.7F/131 |

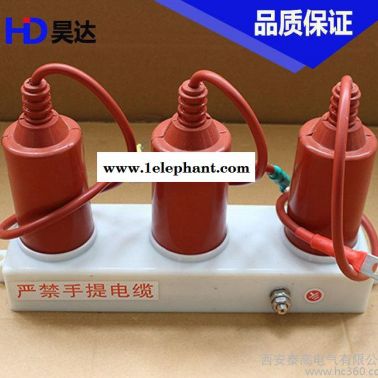

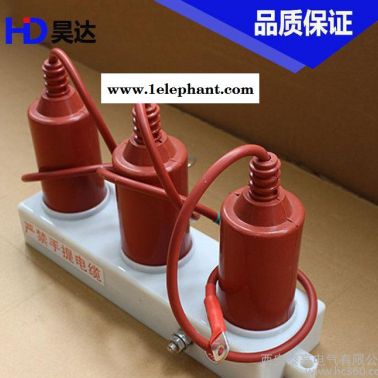

三相組合式過電壓保護器（三相組合式避雷器）是用于保護電力設備絕緣免受過電壓危害的保護電器，是一種新型的避雷器，其特點在限制相地之間過電壓的同時，又對相間過電壓進行有效地限制，這是普通避雷器無法做到的。廣泛應用于保護真空開關，旋轉電機，并聯補償電容器，發電廠，變電站等等，這種組合式保護器已運行了十幾年，實踐證明是一種切實可行有效限制相間過電壓的措施，一臺組合式保護器可起到六臺普通避雷器的作用。由于保護器內部采用了大容量氧化鋅電阻片作為主要元件，它具有良好的伏安特性和吸收過電壓的能力，對保護設備能提供可靠的保護，深受電力系統的歡迎。
二、執行標準本產品執行國標GB11032-2000《交流無間隙金屬氧化物避雷器》，JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》，ZBK49005-90《交流系統用有串聯間隙金屬氧化物避雷器》，JB/T8459-2006《避雷器產品型號編制方法》。
三、結構特點1.結構新穎獨特，四元件星形接法，技術性能優異，絕緣耐高壓，極大地利用和縮減了使用空間；
2.復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕，耐污、憎水性好；
3.高壓電纜接線，保證絕緣強度，安裝靈活；
4.體積小，重量輕，節省占地，特別適合在各種開關柜內安裝（本公司產品設計獨特，即可垂直安裝，也可水平安裝。
1.海拔高度不大于2000m；
2.環境溫度：-40℃~+40℃；
3.電源頻率：48Hz~65Hz；
4.長期施加在保護器上的工頻電壓不超過保護器的持續運行電壓；
5.最大風速不超過35m/s；
6.地震烈度7度及以下地區。
三相組合式過電壓保護器分為無間隙型和有串聯間隙型，使用上的區別為：對無間隙型過電壓保護器而言，只要系統上有過電壓，都能很好的吸收和抑制；而有間隙型過電壓保護器，只有系統上過電壓的能量達到擊穿過電壓保護器中串聯間隙型而使其放電時，有間隙型過電壓保護器才會動作。
所以在選型上建議用戶：常規情況下選擇無間隙型過電壓保護器，系統擾動電壓過大或開關頻繁分合的場所選擇有間隙型過電壓保護器為宜。
為了方便客戶的各種使用場合，我公司投入了較大的開發力度，開發出多種組合式過電壓保護器及配套儀器，供用戶選擇。
電纜加長訂貨時說明：戶外型不配高壓電纜線，如需訂貨時說明。
六、型號定義
本產品尚無嚴格的國際定義規則，目前各生產企業，按自己再國家檢測中心申請的型號，來定義自己的型號，各企業同樣用途茶農型號差別很大。尚未拿到型號認證證書的生產企業，通常參考JB/T8459-1996《避雷器產品型號編制方法》的總體規定進行擴展定義。
我公司產品的國家認證型號為TBP，其型號定義如下：
同時改產品也可按JB/T8459-2006《避雷器產品型號編制方法》的編制原則進行擴展定義，具體型號定義如下：
七、外形尺寸圖
系統額定電壓kv | 保護器額定電壓kv | 接線方式 | 持續運行電壓kv | 直流U1mA參考電壓≮kv | 工頻參考電壓≮kv | 標稱放電電流下殘壓≯kv | 2ms方波沖擊電流耐受≮kA | 備注 |
6 | 10 | 相—相 | 8.0 | 15.0 | 11.5 | 27 | 200 | 電站型 |
相—地 | 14.4 | 10.0 | 27 | |||||
10 | 17 | 相—相 | 13.6 | 25.0 | 18.0 | 45 | 200 | |
相—地 | 24.0 | 17.0 | 45 | |||||
35 | 51 | 相—相 | 40.8 | 88.0 | 59.0 | 150 | 200 | |
相—地 | 73.0 | 51.0 | 134 | |||||
6 | 10 | 相—相 | 8.0 | 15.0 | 11.0 | 27 | 400 | 并聯補償電容器組 |
相—地 | 13.8 | 10.0 | 27 | |||||
10 | 17 | 相—相 | 13.6 | 25.0 | 18.0 | 45 | 400 | |
相—地 | 23.0 | 17.0 | 45 | |||||
35 | 51 | 相—相 | 40.8 | 88.0 | 59.0 | 150 | 400 | |
相—地 | 73.0 | 51.0 | 134 | |||||
6.3 | 8.0 | 相—相 | 6.9 | 15.0 | 10.0 | 25 | 400 | 保護旋轉電動機 |
相—地 | 11.3 | 8.0 | 19 | |||||
10.5 | 13.5 | 相—相 | 11.5 | 24.0 | 16.5 | 38.7 | 400 | |
相—地 | 18.9 | 13.5 | 31 | |||||
6.3 | 8.0 | 相—相 | 6.9 | 15.0 | 10.0 | 25 | 400 | 保護旋機發電機 |
相—地 | 11.3 | 8.0 | 19 | |||||
10.5 | 13.5 17.5 | 相—相 | 11.5 | 24.0 | 16.5 | 38.7 | 400 | |
相—地 | 18.9 | 13.5 | 31 | |||||
13.8 | 4.8 | 相—相 | 13.8 | 26.0 | 21.5 | 53 | 400 | |
相—地 | 21.0 | 17.5 | 40 | |||||
6.3 | 13.5 | 相—地 | 3.8 | 6.8 | 4.8 | 12 | 250 | 電機中性點保護 |
10.5 | 17.5 | 相—地 | 6.4 | 11.4 | 8.0 | 19 | 250 |
