產地	常州
接線方式	串聯
上市時間	2013年春
外殼材質	鋁合金
顏色	白色
執行標準	國標
種類	電源防雷箱
最大放電電流	10KA
品牌	其他
型號	礦用
加工定制	是
保護等級	IP54
準入認證	IOS9001

煤礦用LAD數字廣播呼叫系統抗噪音本安型的詳細描述：     聯系人：王經理

電話：15990168251

LAD有主機數字抗噪聲廣播呼叫系統是我公司集多年電力系統的服務經驗自主研發的一款功能齊全、技術先進的專用工業通訊產品。該產品集數字交換、調度指揮通信、指令呼叫、廣播、抗噪聲擴音對講為一體，采用了數字時分交換技術、大功率信號交換技術、系統消噪處理技術、集中放大及供電技術和共線傳輸技術，是一種功能齊全、技術先進、工作可靠的抗噪聲廣播呼叫系統。由于主機和話站均采用了數字降噪技術和保真擴音技術，使得LAD有主機數字抗噪聲廣播呼叫系統在高環境噪聲中能獲得高清晰度的通話效果和擴音效果。
產品綜合技術水平國內**，產品質量穩定可靠。
廣泛適用于電廠、鋼廠、石油、化工、碼頭、消防等行業，是廣大用戶的理想選擇。
1、技術特點
1.1系統的主控制板（包括CPU、信號音等公共資源）、電源等均可采用熱備用方式，以增加系統可靠性。
1.2系統采用共線（即二線制）傳輸技術，每個用戶只需一對普通音頻線，即可同時傳輸話音、廣播、饋電，無需現場取電，維護更加方便并節省工程投資。
1.3系統可根據用戶需求提供集中放大、集中供電或分散放大、分散供電的方式。放大器采用工業級的專業芯片，芯片具有過壓、過熱自保護電路。
1.4系統各擴音用戶配置獨立放大通道。音量可調節，并配置狀態指示。
1.5系統具有自動省電功能，在無輸入信號時，放大器處于省電模式，降低功耗。
1.6系統除了可提供普通用戶、擴音用戶、環路中繼等通用接口外，還可提供數字中繼接口，支持7號信令（TUP,ISUP）、Qsig、30B+D PRI、1號信令等，用于與其他通信系統聯網。
1.7系統可配置全中文操作界面的維護終端，對用戶權限、用戶分組等參數進行設置。
1.8系統配備的室外擴音終端采用了先進的DSP數字抗噪技術，在115dB的噪聲環境下語音發送清晰度達95%以上，特別適用于火電廠輸煤現場等噪聲環境較大的場所。
2、系統組成
LAD有主機數字抗噪聲廣播呼叫系統由“廣播控制交換機”（簡稱主機）、“控制系統駁接器”、“臺式抗噪聲擴音用戶話站”（簡稱調度話站）、“防風雨抗噪聲擴音用戶話站”（簡稱用戶話站）、“防風雨抗噪聲功放話站”（簡稱功放話站）、“數字型防爆工業話站” （簡稱防爆工業話站）等幾部分組成。
系統組成框圖如圖所示。
3、系統連接
3.1 “廣播控制交換機”安裝在控制室內。“控制系統駁接器”安裝在主機機柜中，且與控制系統計算機相連。“調度話站”放置在操作臺上。

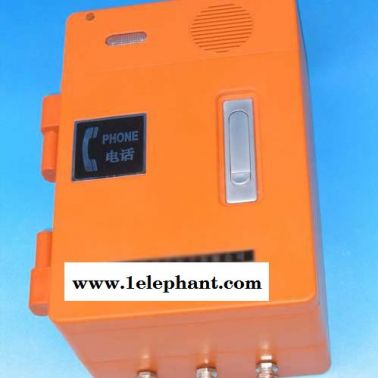

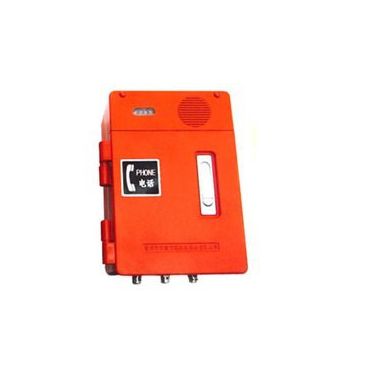

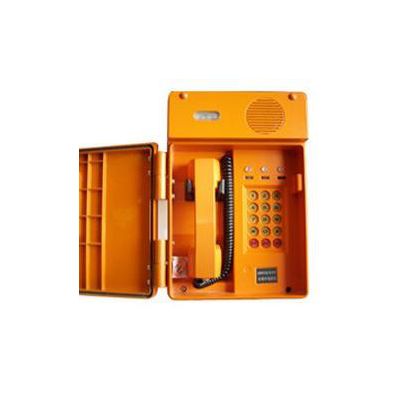

3.2 “用戶話站和功放話站”安裝在需要擴音和通話的工作崗位。話站采用**地AC220V供電。
3.3“調度/用戶/功放話站”通過2芯電纜，采用星型連接方式接入“廣播控制交換機”。星型連接方式的優點：話站與主機之間連接可靠，任一話站線路出現故障不會應響其它話站正常工作。
3.4 ”防爆工業話站”主要用于石油、化工行業防爆區域的工作崗位。

4、系統功能
4.1控制系統語音擴播功能
控制系統計算機語音輸出接口與控制系統駁接器連接后，系統能自動將控制系統計算機輸出的語音在指定的“空閑話站”中播出。
4.2自動交換功能
用戶話站通過撥號，可實現自動交換功能。
4.3擴播功能
用戶話站通過撥號，可實現點擴、組擴和全擴功能。
4.3.1點擴功能
用戶話站通過撥號，可打開系統中任意1臺話站，實施點播；若有被叫話站摘機，主叫話站與摘機話站之間進行雙工通話。
4.3.2組擴功能
用戶話站通過撥號，可打開系統中指定分組內的全部話站，實施分組廣播；若有被叫話站摘機，分組內其它通信話站擴音關閉，主叫話站與摘機話站之間進行雙工通話。
4.3.3全擴功能
用戶話站通過撥號，可打開系統中全部話站，實施全線廣播；若有被叫話站摘機，其它話站擴音關閉，主叫話站與摘機話站之間進行雙工通話。
4.4話站擴播優先級
4.4.1調度話站的組擴/全擴指令優先級**高，可以中斷控制系統擴播指令和普通話站擴播指令；
4.4.2 調度話站擴播時，普通話站擴播不能中斷之；
4.4.3普通話站的全擴指令優先級高于其組擴指令。
4.5 系統聯網功能
本系統可以通過中繼接口與市話等程控交換網連接，所有用戶能否撥打外線權限由控制系統計算機維護終端軟件設置。系統具有：普通用戶接口、擴音用戶接口、輸煤程控接口、
環路中繼接口、數字中繼接口（NO.7、30B+D PRI、Qsig）。
5、技術指標
5.1主機容量
用戶數量： 16 ～ 128門，用戶容量積木式擴展（每塊板16用戶）；
中繼數量： 16 ～ 64門， 中繼容量積木式擴展（每塊板16中繼）；
5.2主機信號與鈴流
信 號 音：450±20Hz
信號斷續比： 忙音0.35∶0.35、 回鈴音1∶4、 調度等待音1.6∶1.6、
交換鈴流1∶4、 調度鈴流1∶1；
鈴 流： 頻率 25±3Hz 、 電平 75±5V；
5.3 主機電源
AC 220±10%、功耗不大于50W。
5.4 系統控制駁接器
5.4.1 電源：DC12V/5V、功耗不大于10W；
5.4.2通訊速率：9600 bit/s。
5.5 調度話站
5.5.1防護等級：室內一般型；
5.5.2擴音功率：5～15W可選；
5.5.3失真度：≤1%；
5.5.4電源：AC 220±10%；
5.6 用戶/功放話站
5.6.1防護等級：具有較高的防護等級，可達到IP56；
5.6.2降噪性能：在115dB高噪聲環境中，通話話音清晰、背景噪音小；
5.6.3擴音功率：5～50W可選；
5.6.4失真度：≤1%；
