產地	浙江
尺寸	179*100*77
工作電流	220A
工作電壓	220V
環境濕度	相對濕度≤95%RH
環境溫度	溫度-10℃～50℃
適用范圍	所以消防項目
品牌	安盾智能
型號	KSL-380 A

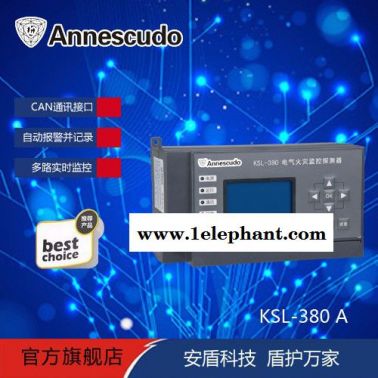

KSL-380系列剩余電流式電氣火災監控探測器


一、KSL產品執行的標準執行**標準 GB14287.2-2005 《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》
             GB14287.3-2005 《電氣火災監控系統 第3部分：測溫式電氣火災監控探測器》.
二、本產品的功能、用途和特點:
產品功能：
2.1 具有1路漏電和1路溫度保護功能，數碼管顯示各種功能參數.
2.2 系統參數設定方便簡單
2.3 分級選擇性保護，防止大面積斷電，確保用電安全
2.4 各項預警、報警、脫扣閾值可調
2.5 支持復位及自檢功能
2.6 監控器具有聲光報警功能,總線通訊
2.7 安全可靠，設備外觀小巧時尚消防聯動接口、接受消防系統控制指令(DC24V)
2.8報警脫扣/只報警不脫扣（可自由選擇）

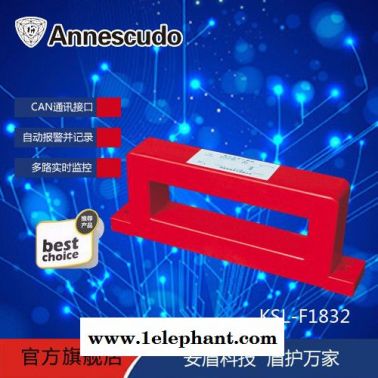

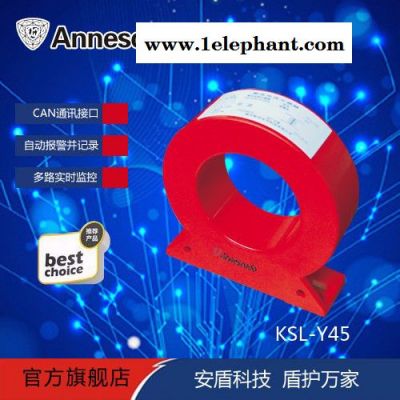

規格說明：和KSL-F(圓形）/KSL-Y（方形）系列剩余電流探測器配套使用，用于相電流63-4000A配電線路中.

安裝方法：標準35mm導軌安裝。

KSL系列產品運用于危險場所、高層建筑、公共場所及住宅樓宇的單元供電系統。如加油站、各種危險品倉庫、醫院、各種營業廳、展示廳、商場、賓館、飯店、圖書館、寫字樓、電信郵政大樓、機房、重要房間、財貿金融、廣播電視、重要部門及人員密集的建筑、娛樂場所和**個事業單位的辦公樓等場所的用電系統。可有效的保障安全用電和防止電氣火災的發生。通過消防監視點感煙器、感溫器、易燃易爆有害氣體探測器等消防設施的輸出觸點與本監控探測器的接口相連。一旦接收到傳感器的信號，監控探測器立即切斷該區域的電源，并發出聲，光報警信號，防止事態的擴大與惡化。
本監控探測器可單獨使用或裝于配電柜中使用。也可以多個監控探測器組網使用，小電流等級的產品也適合別墅與家庭小范圍用戶使用。本監控探測器不能使用在有粉塵及導電塵埃、腐蝕性、易燃易爆等有害氣體及雨雪侵襲的地方和場所。
三、主要技術參數：


四、產品類型說明
說明：1、KSL系列剩余電流監控探測器是分體式（有單路和多路）.
        2、分休式剩余電流監控探測器，線路保護執行元件（斷路器）和互感器分別獨立安裝，監
的線路為1路（還有探測1路溫度功能可選）。
五、分體式（單路）剩余電流監控探測器使用說明

六、KSL(1路漏電1路溫度）剩余電流監控探測器外形尺寸、端子圖和外接線路圖：


施工注意要素：
漏電監控應正確的與工程電力系統接地保護方式相配合。
TN-C接地系統不可裝設漏電監控節點，如需裝設時必須將系統接地保護方式改造成TN-C-S系統或局部TT系統。
TN-C-S接地系統中，電氣火災監控系統的剩余電流探測器只允許配置在PE線與N線分開以后的部分。


以便消除剩余電流引起的電氣火災隱患
