特點

JTY-GD-G3/G3T 型點型光電感煙火災探測器采用無極性信號二總線技術，可與海灣公司生產的

各類火災報警控制器配合使用。本探測器主要具有以下特點：

（1）內置帶 A/D 轉換的八位單片機，具備強大的分析、判斷能力，通過在探測器內部固化的運

算程序，可自動完成對外界環境參數變化的補償及火警、故障的判斷，存儲環境參數變化的特征曲

線，極大提高了整個系統探測火災的實時性、準確性；

（2）采用電子編碼方式，現場編碼簡單、方便；

（3）采用指示燈閃爍的方式提示其正常工作狀態，可在現場觀察其運行狀況；

（4）底部采用密封方式，可有效防水、防塵、防止惡劣的應用環境對探測器造成的損壞。

主要技術指標

（1）工作電壓：總線 24V

（2）監視電流≤0.8mA

（3）報警電流≤1.8mA

（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（5）使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

（6）編碼方式：十進制電子編碼

（7）外殼防護等級：IP23

（8）外形尺寸：

直徑：100mm，高：56mm(帶底座)

保護面積

當空間高度為 6m～12m 時，一個探測器的保護面積，對一般保護場所而言為 80m2 。空間高度

為 6m 以下時，保護面積為 60m2 。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

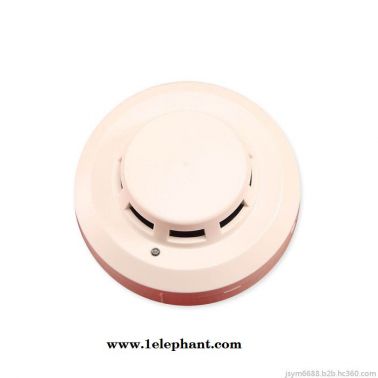

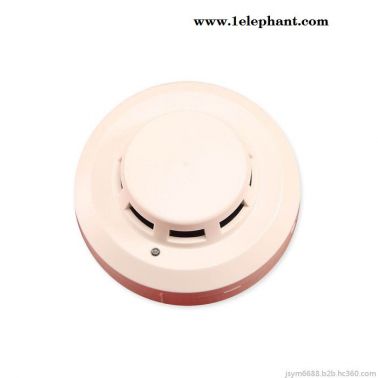

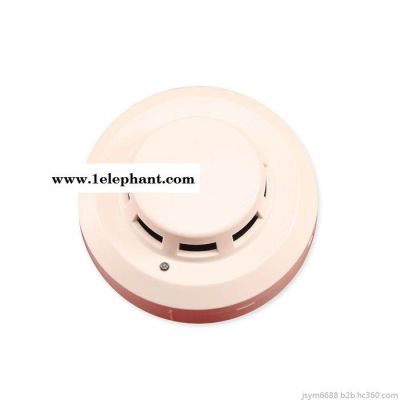

探測器的外形結構示意圖如圖 1-1：

接線盒可采用 86H50 型標準預埋盒，其結構尺寸外形示意圖如圖 1-3：

DZ-02 探測器通用底座外形示意圖如圖 1-4：

底座上有 4 個導體片，1、3 片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈

的方向。預埋管內的探測器總線分別接在 1、3 接線端子上（不分極性），另一對導體片用來輔助固

定探測器。

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：探測器二總線宜選用截面積≥1.0mm2 的耐火 RVS 雙絞線，穿金屬管或阻燃管敷設。
