| 產品類型 | 全新 |
| 適用材質 | 布料 |
| 適用對象 | 服裝/服飾 |
| 售后服務 | 整機保修一年 |
| 外形尺寸 | 12800x2900x1600mm |
| 印刷顏色 | 六色 |
| 最大印刷寬度 | 500mm |
| 操作方式 | 全自動 |
| 品牌 | 建升 |
| 型號 | TY5070-6 |
| 加工定制 | 是 |
| 柔印機類型 | 臺式 |
| 最大印料寬度 | 600mm |
| 印刷品長度范圍 | 700-850mm |
| 卷材最大直徑 | 600 |

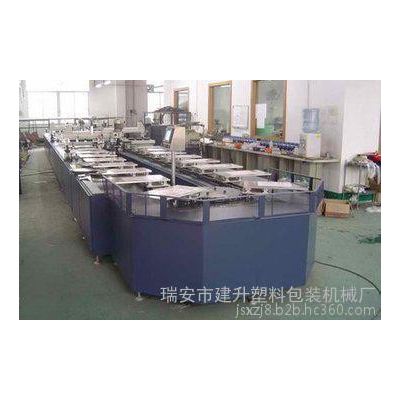

一、TY印花機整機介紹：
1.中文對照觸摸屏人機界面，操作簡單易懂。整機采用PLC集中控制，刮印速度，運行速度，機器速度可自行設定調整，依據操作人員之熟練程度，可自選機械之網版停留時間。故障自檢及報警功能，能夠及時了解設備現狀，做出調整。
2.主機傳動采用進口高精度伺服驅動器配合減速馬達，實現無極調速。氣動元件采用國內知名品牌。
3.設備傳動工位采用無鏈條硬鏈接與直線特硬導軌配合我公司自主研發特殊滑塊，提高了傳動控制的精密性，降低了生產過程中的噪音污染，使得主動和輔助動輪之間的同步性更為優越，從而確保了高精密度的印刷質量。降低驅動伺服的負載提高其壽命并且穩定。
4.工作平臺采用鋁型蜂窩板，板材表面平整，容易清潔，不易變形。另外更為顯著的優點就是蜂窩臺吸熱升溫較速度快，散熱速度也快，從而降低了干網版現象。
5.一機多用功能，可以同時當作兩臺（或以上）相同或不同花色使用，大大提高設備的使用功能和生產效率。
6.印刷組及干燥組采用模塊式設計，可根據生產產能的需求進行擴增，減少設備的重復投資，有利于設備的自由升級。
7.設備臺板可以自由更換，使用方便，
8.獨特臺板自動快速鎖定系統，采用中心定位，提高套印精確度。
9.方便快捷的對版系統，減少對版時間，降低對從業人員的技能要求（我公司自主研發特殊網版夾具，設備可與手動共享網版，手動臺版上對好網版可放在印花機上無需再次對版）。
10.設定所需之生產數量，到數機械自動停止。
11.烘干方式： 紅外發熱式（可選配UV烘干裝置）；
13.紅外線對位：方便鋪料；
14.本機特有的功能：可支持打樣、小批量生產。
二、印刷機座獨立操作介紹：
機頭升降：手動機頭水平升降
刮刀前行/后行：刮刀可以手動前移后退
封油：可以在印刷過程中選擇封油或不封油
臺版運行：單機可以控制平臺前后移動
刮刀升降：刮刀手動升降控制
油刀升降：油刀手動升降控制
刮印速度：刮印速度調節
封油速度：封油速度調節
主要技術參數： 注：本參數為一印刷頭對應四塊臺板 | 型號 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 臺版數量 | 30 | 38 | 46 | 54 | 62 | 70 | 印刷顏色數量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干機數量 | 6 | 8 | 10 | 12 | 14 | 16 | 使用電壓 | 380V | 機器功率（不含烘干機） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷頭電機功率（每個） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干機功率 | 12KW（為一臺） | 臺板尺寸 | 600×850mm | 印刷面積 | 500x700mm | 外形尺寸 | 12800x2900x1600mm | 15600x2900x1600mm | 18400x2900x1600mm | 21200x2900x1600mm | 24000x2900x1600mm | 26800x2900x1600mm | 注：本參數為一印刷頭對應五塊臺板 | 型號 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 臺版數量 | 36 | 46 | 56 | 66 | 76 | 86 | 印刷顏色數量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干機數量 | 6 | 8 | 10 | 12 | 14 | 16 | 冷干機數量 | 6 | 8 | 10 | 12 | 14 | 16 | 使用電壓 | 380V | 機器功率（不含烘干機） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷頭電機功率（每個） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干機功率 | 12KW（為一臺） | 臺板尺寸 | 600×850mm | 印刷面積 | 500x700mm | 外形尺寸 | 15200x2900x1600mm | 18800x2900x1600mm | 22400x2900x1600mm | 26000x2900x1600mm | 29600x2900x1600mm | 33200x2900x1600mm | 注：本參數為一印刷頭對應六塊臺板 | 型號 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 臺版數量 | 42 | 54 | 66 | 78 | 90 | 102 | 印刷顏色數量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干機數量 | 12 | 16 | 20 | 24 | 28 | 32 | 冷干機數量 | 6 | 8 | 10 | 12 | 14 | 16 | 使用電壓 | 380V | 機器功率（不含烘干機） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷頭電機功率（每個） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干機功率 | 12KW（為一臺） | 臺板尺寸 | 600×850mm | 印刷面積 | 500x700mm | 外形尺寸 | 17600x2900x1600mm | 22000x2900x1600mm | 26400x2900x1600mm | 30800x2900x1600mm | 35200x2900x1600mm | 39600x2900x1600mm | 注：本參數為一印刷頭對應七塊臺板 | 型號 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 臺版數量 | 48 | 62 | 76 | 90 | 104 | 118 | 印刷顏色數量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干機數量 | 12 | 16 | 20 | 24 | 28 | 32 | 冷干機數量 | 12 | 16 | 20 | 24 | 28 | 32 | 使用電壓 | 380V | 機器功率（不含烘干機） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷頭電機功率（每個） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干機功率 | 12KW（為一臺） | 臺板尺寸 | 600×850mm | 印刷面積 | 500x700mm | 外形尺寸 | 20000x2900x1600mm | 25200x2900x1600mm | 30400x2900x1600mm | 35600x2900x1600mm | 40800x2900x1600mm | 46000x2900x1600mm | 注：本參數為一印刷頭對應八塊臺板 | 型號 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 臺版數量 | 54 | 70 | 86 | 102 | 118 | 134 | 印刷顏色數量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干機數量 | 12 | 16 | 20 | 24 | 28 | 32 | 冷干機數量 | 18 | 24 | 30 | 36 | 42 | 48 | 使用電壓 | 380V | 機器功率（不含烘干機） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷頭電機功率（每個） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干機功率 | 12KW（為一臺） | 臺板尺寸 | 600×850mm | 印刷面積 | 500x700mm | 外形尺寸 | 22400x2900x1600mm | 28400x2900x1600mm | 34400x2900x1600mm | 40400x2900x1600mm | 46400x2900x1600mm | 52400x2900x1600mm | 注：本參數為一印刷頭對應九塊臺板 | 型號 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 臺版數量 | 60 | 78 | 96 | 114 | 132 | 150 | 印刷顏色數量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干機數量 | 18 | 24 | 30 | 36 | 42 | 48 | 冷干機數量 | 18 | 24 | 30 | 36 | 42 | 48 | 使用電壓 | 380V | 機器功率（不含烘干機） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷頭電機功率（每個） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干機功率 | 12KW（為一臺） | 臺板尺寸 | 600×850mm | 印刷面積 | 500x700mm | 外形尺寸 | 24800x2900x1600mm | 31600x2900x1600mm | 38400x2900x1600mm | 45200x2900x1600mm | 52000x2900x1600mm | 58800x2900x1600mm |
|
![]()
