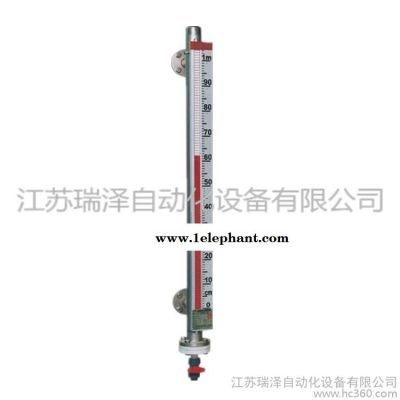

RZ-UHZ型磁翻板液位計是本公司創新設計的新一代磁翻板液位計，產品技術先進，結構合理，顯示清晰直觀，由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。也有主體內磁浮子隨液位的升降而上下運動，同時驅動主體外指示內的雙色磁板翻轉，有液位時轉示紅色、無液位時轉示白色。紅色和白色之間的界線即代表液位高度。從而使液位指示顯得更加清晰。能用于高溫、防爆、防腐、食品飲料等場合、作液位的**地顯示或遠傳顯示與控制。RZ-UHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上YL系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。RZ-UHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
工作原理：
磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
磁翻板液位計結構如下圖所示:
主要技術指標
1、量程范圍（mm）：299～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019Pa.S
4、工作溫度℃：-39.9～349.99
5、壓力等級（MPa）：≤31.99
6、測量精度（mm）：≤±9.99
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP64.99
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
| RZ-UHZ | 系列 | 規格系列型號 | ||||||||
| 1 | 磁翻板指示 | |||||||||
| 2 | 磁翻板指示-遠傳輸出 | |||||||||
| a | 基本型 | |||||||||
| b | 保溫型（夾套型） S防霜型 R電伴熱型 | |||||||||
| c | 插入型 | |||||||||
| d | 耐腐型 | |||||||||
| e | 插入保溫型 | |||||||||
| f | 插入耐腐型 | |||||||||
| g | 保溫耐腐型 | |||||||||
| 1 | 無報警 | |||||||||
| 2 | 帶1只報警點 | |||||||||
| 3 | 帶2只報警點 | |||||||||
| 4 | 帶3只報警點 | |||||||||
| 5 | 帶4只報警點 | |||||||||
| 5 | 不銹鋼 | 主體材質 | ||||||||
| 6 | 防腐鋁 | |||||||||
| 7 | 鈦 | |||||||||
| 8 | PVC | |||||||||
| 9 | 四氟包裹 | |||||||||
| A | -40-0℃ | 工作溫度 | ||||||||
| B | ≤80℃ | |||||||||
| C | ≤100℃ | |||||||||
| D | ≤150℃ | |||||||||
| E | ≤300℃ | |||||||||
| F | ≤350℃ | |||||||||
| G | ≤480℃ | |||||||||
| a | 0.6 Mpa | 實際工作壓力 | ||||||||
| b | 1.0 Mpa | |||||||||
| c | 1.6 Mpa | |||||||||
| d | 2.5 Mpa | |||||||||
| e | 4.0 Mpa | |||||||||
| f | 6.3 Mpa | |||||||||
| g | 10 Mpa | |||||||||
| h | 16 Mpa | |||||||||
| i | 22 Mpa | |||||||||
| j | 32 Mpa | |||||||||
| l | 介質比重(g/㎡） | |||||||||
| l | 測量長度 | |||||||||
| l | 輸出信號 4-20mA… | |||||||||
