| 貨號 | YN-60B |
|---|---|
| 顏色分類 | YN-60B YN-100B YN-150B |
| 裝修及施工內容 | 安裝工程 |
| 品牌 | 瑞澤儀表 |
用途說明：

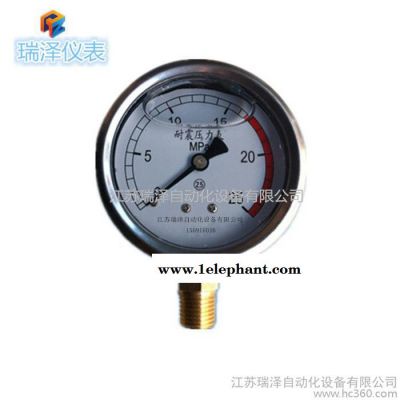

耐震壓力表主要用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。用于油、水、空氣等無腐蝕性的流體環境，廣泛應用于機械、石油、化工、冶金、礦山、電力等部門。
注意事項：
1.儀表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20 5℃時，須計入溫度附加誤差。
2.儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3. 儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量**低都不應低于下限的1/3，測量真空時真空部分全部使用。
4. 使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。
5.儀表應避免震動和碰撞，以免損壞。
6. 訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。
7.根據用戶使用要求進行特殊設計。
耐震壓力表具有良好的抗振性能，特別適用于有機械振動和介質脈動的工作環境。耐震壓力表可測量 無**危險、無結晶體、不凝固以及對銅合金不起腐蝕作用的液體、氣體、蒸汽等介質的壓力。
| 規格示意 |
| □ | - | □ | □ | □ | □ |
| 耐震壓力表 | - | 60 - 壓力表直徑為 60 毫米 100 - 壓力表直徑為 100 毫米 150 - 壓力表直徑為 150 毫米 200 - 壓力表直徑為 200 毫米 | Z 軸向 | T 帶邊 | Q 前邊 |
| 主要技術參數 |
| 產品型號 | YN-60 | YN-100 | YN-150 | YN-200 |
| 公稱直徑 | Ф60 | Ф100 | Ф150 | Ф200 |
| 接頭螺紋 | M14×1.5 | M20×1.5 | ||
| **度等級 | 1.5；2.5 | 1.0；1.5 | ||
| 測量范圍（MPa) | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60； | |||
| 耐振等級 | V.H.4 | |||
| 使用環境條件 | 溫度-40～70℃；相對溫度≤85% | |||
