單 相 電 源 防 雷 箱

1. 概述

本系列電源防雷箱執行的標準：YD/T1235.1-2002、GB/T18802.1-2002/IEC61643-1:1998

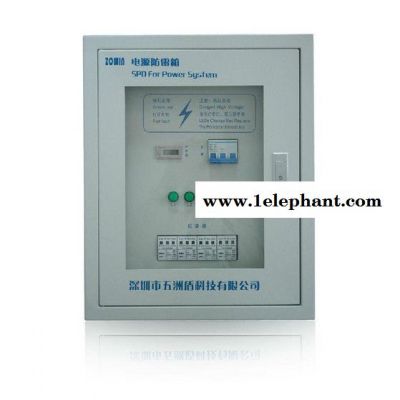

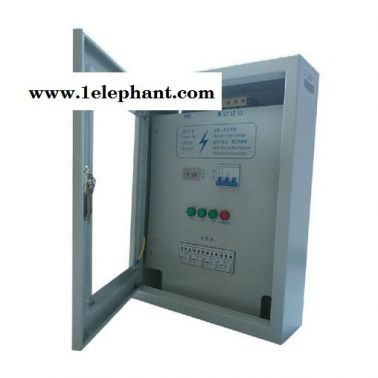

本系列電源防雷箱采用金屬外殼，外形美觀，安裝接線方便，核心元件內設先進的熱熔和過流技術等保護功能，主要適用于電力、郵電通訊、銀行、廣播電視、機場、化工等重要部門的電源系統防雷；防止單相供電系統由于外界(雷擊、電磁干擾等)或系統內部(系統拉合閘效應、感性及容性負載的啟動和停止等)引起的脈沖浪涌及瞬間過電壓對供電系統以及用電設備帶來的損害，以確保各類電子設備的安全運行。

2.使用環境

溫度范圍：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106kPa。

3. 工作原理

當有感應雷電波侵入電源傳輸線時，電源浪涌保護器的防雷組件將以納秒級的響應速度呈低阻抗狀態，迅速將雷電流泄放至大地，并把由雷電引起的過電壓限制在用電設備允許承受的耐壓范圍以內，以確保電氣設備的安全運行。本系列電源浪涌保護器設有工作指示燈、失效指示燈。若經長期使用劣化至失效時，提示用戶及時更換。

4. 技術指標

5. 安裝、使用和維護

1安裝

1.1. 裝前應先檢查電源浪涌保護器外觀是否有損傷，然后用500型萬用表Ω×10k檔（不能用搖表）測量浪涌保護器接線端子L、N、PE之間的電阻是否正常。

1.2將浪涌保護器固定后，照接線圖連接。連線選用截面積不小于16mm2、耐壓不低于AC500V的絕緣銅導線，長度應盡量短。

1.3接線完畢，經檢查無誤后接通供電電源，此時面板上的指示燈呈綠色，表示該電源浪涌保護器工作正常。

（接線示意圖）

2.使用與維護

2.1本防雷箱指示電路的電源電路電源取自L、N相，當合上供電總開關時，若發現面板上的指示燈不亮，應重點檢查各相是否接好。

2.2 本電源防雷箱在使用中應特別檢查防雷接地是否良好，以避免因保護接地開路、或接地電阻太大，使電源防雷箱失去保護作用。

2.3 本電源防雷箱在使用中不需特別維護，但為防止模塊失效，應對其工作狀態作定期檢查，尤其在雷雨過后，應及時檢查。如果發現監控點的工作狀態改變（常開變為閉合、常閉變為斷開），或面板上的紅色指示燈亮，或防雷模塊顯示窗內部的彈片彈起，表示防雷箱內部的防雷模塊已經損壞，必須立即更換。

2.4 請注意：此電源防雷箱的零線與火線不可接反。
