POE供電網絡防雷器
LDPOE-E100M
1. 概述
本浪涌保護器參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計。
2. 功能特點
適用于對以太網供電線路的數據線和供電電源設備進行浪涌保護的復合防雷器，內部結構包含數據線和電源線兩種保護方案，確保系統過電壓精確防護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。整個產品的特點為：多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小、傳輸速率高等優點。
3. 使用環境
溫度：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106 kPa.
4. 工作原理
浪涌保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪涌保護器的保護支路將其泄放到大地，并將感應過電壓拑位在設備允許的電壓范圍內，從而確保了運行設備的安全。
5. 技術指標
型 號 | |||
保護內容 | 網絡單元 | 電源單元 | |
額定工作電壓Un | 5V | 48V | |
最大持續運行電壓Uc | 6V | 60V | |
最大放電電流Imax（8/20ms） | 1-2 | 0.3KA | 10KA |
3-6 | 0.3KA | ||
1、2、3、6-PE | 5KA | ||
SE-PE | 3KA | ||
限制電壓Up 10/700/ms | 1-2 | ＜20V | ＜110V |
3-6 | ＜20V | ||
絕緣電阻MΩ | ≥0.4 | ||
傳輸速率Vs | 100 M | ||
插入損耗dB | ≤0.5 | ||
近端串擾dB | ≥60（PASS） | ||
帶寬FG | (0.3~100)M | ||
響應時間Ta | ≤1ns | ||
外殼防護等級 | IP20 | ||
外形尺寸 | 90×66×30mm | ||
外殼材料 | 屏蔽金屬鋁 | ||
保護線對 | 2對（1、2、3、6） | 1對（45-78） | |
接口方式 | RJ45 | RJ45 | |
6 安裝、使用和維護
6.1安裝說明
6.1.1將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。
6.1.2將保護器接入被保護設備前端，必須連接可靠。
6.1.3將保護器的接地線盡可能短地連接到保護接地母線上。
6.2注意事項
6.2.1保護器上有輸入（IN）、輸出（OUT）標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。
6.2.2若由于插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。
6.2.3用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。
6.3保護器的檢查
6.3.1用萬用表“Ω×1”檔測量網絡信號的對應輸入對輸出阻值約為3Ω，若阻過大和異常應更換保護器。
6.3.2用萬用表“Ω×10K”檔測量網絡信號線對雷地阻值，約為400kΩ；線對雷地、外殼對雷地的電阻，應為無窮大。若測得的阻值與上不符，應更換保護器。

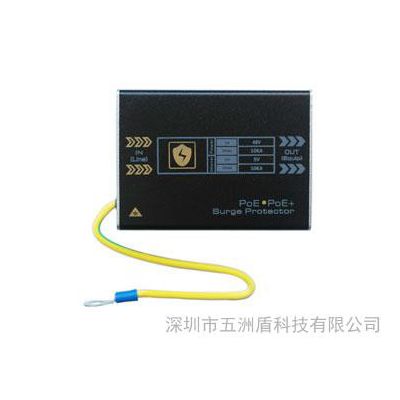

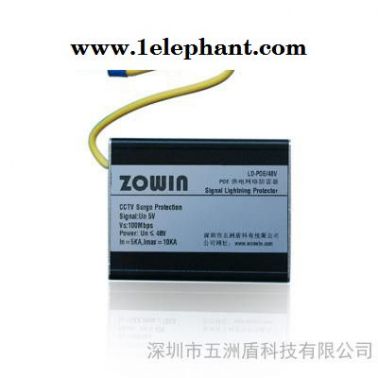

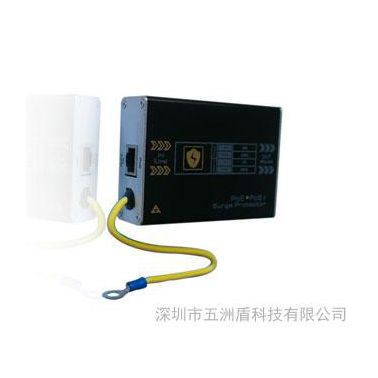

7. 產品外觀及接線圖
