| 品牌 | ZOWIN |
|---|---|
| 加工定制 | 否 |

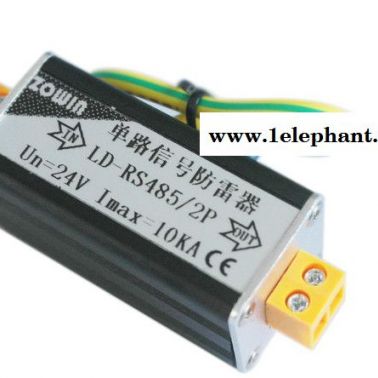

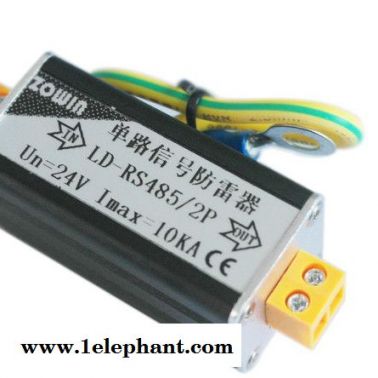

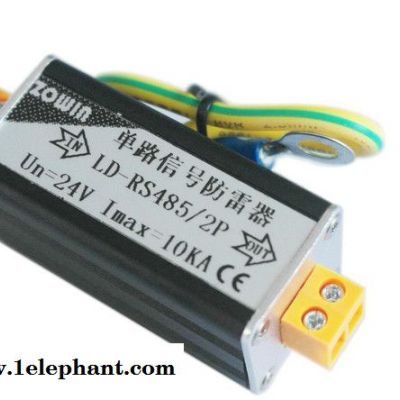

本浪涌保護器參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計。
2.功能特點
用途：用于工業控制互聯網、RS422/485接口、專線、自動控制和儀表線路、數據線及電話設備、傳真機等設備保護，還可用于電流環中的傳感器、二次儀表的保護;使被保護設備免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；多級保護、通流容量大、限制電壓低、響應時間快、傳輸速率高。
3.使用環境
溫度：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106 kPa.
4.工作原理
浪涌保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪涌保護器的保護支路將其泄放到大地，并將輸出電壓拑位在設備允許的電壓范圍內，從而確保了運行設備的安全。
5.技術指標
型 號 | LD-RS485/5 | LD-RS485/12 | LD-RS485/24 | LE-RS485/48 | LD-RS485/110 |
額定工作電壓Un(V) | 5 | 12 | 24 | 48 | 110 |
最大持續運行電壓Uc(V) | 6 | 15 | 36 | 62 | 180 |
標稱放電電流In（8/20ms）(KA) | 5 | 5 | 5 | 5 | 5 |
最大放電電流Imax（8/20ms）(KA) | 10 | 10 | 10 | 10 | 10 |
限制電壓Up 10/700/ms (V) | ≤20 | ≤30 | ≤60 | ≤90 | ≤250 |
絕緣電阻 | ≥0.4MΩ | ≥0.4MΩ | ≥0.4MΩ | ≥0.4MΩ | ≥0.4MΩ |
插入損耗（dB） | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
帶寬FG | (DC~2)M | (DC~2)M | (DC~2)M | (DC~2)M | (DC~2)M |
傳輸速率Vs | 2 M | 2 M | 2 M | 2 M | 2 M |
響應時間Ta | ≤1ns | ||||
被保護腳 | 1對線 | ||||
外殼防護等級 | IP20 | ||||
外形尺寸 | 65*25*25mm/18*90*66mm | ||||
外殼材料 | 屏蔽金屬鋁/導軌式 | ||||
接線形式 | 串聯聯接 | ||||
6安裝、使用和維護
6.1安裝說明
6.1.1將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。
6.1.2將保護器接入被保護設備前端，必須連接可靠。
6.1.3將保護器的接地線盡可能短地連接到保護接地母線上。
6.2注意事項
6.2.1保護器上有輸入（IN）、輸出（OUT）標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。
6.2.2若由于插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。
6.2.3用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。
6.3保護器的檢查
6.3.1用三用表“Ω×1”檔測量保護器輸入芯線與輸出芯線之間的電阻約為4.7Ω；若開路，則不正常，應更換保護器。
6.3.2用三用表“Ω×10K”檔測量線-線阻值，約為400kΩ；線-雷地的電阻，應為無窮大。若測得的阻值與上不符，應更換保護器。
7產品安裝示意圖
