| 主機尺寸 | 207*131*28mm |
|---|---|
| 顯示屏 | 7英寸 |
| 電源電壓 | 12V~24V DC |
| 工作電流 | 200mA |
| 外部接口 | GX12-6芯 |
| 產地 | 深圳 |
| 絕緣電阻 | 20 |
| 輸入電壓 | 24V |
| 種類 | 瓶裝酒生產線 |
| 重量 | 5Kg |
| 電源電阻 | 20 |
| 品牌 | 慧目 |
| 質量認證 | CCC |
圖像識別系統采用視頻圖像處理技術對流水線上的產品進行視頻采集、特征提取、特征匹配、目標識別，可以代替人工，大大提高了工件檢測的準確性和效率；采用一體化設計的AI圖像識別技術，自帶顯示屏，實現實時圖像顯示，良品識別、可靠性高、超低功耗、安裝簡單、使用便捷。
近年來，隨著人口紅利的逐步消失，制造業面臨著人員流動越來越頻繁的現象，產線人員不穩定，新人操作不熟練，工資成本與培訓成本越來越高。然而與此同時，人們對于產品品質的要求越來越高，如何提高生產效率，增加產能，是制造業面臨的重要難題。人員不穩定與產品品質高要求之間的矛盾變得越來越嚴重。隨著人工智能的興起以及圖像處理領域的發展，利用工業自動化、圖像識別技術來進行工件自動檢測，增加產品穩定性，提高生產效率，減少人工工作量，降低對人員專業技能的要求，使得緩和上述矛盾成為可能。

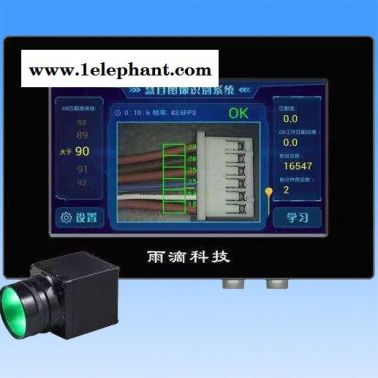

一、圖像識別系統組成：AI 主機及控制器、視覺攝像頭。
二、圖像識別系統技術參數：
1、主機參數見下表：
| 主機參數 | ||
| 1 | 尺寸 | 207*131*28mm |
| 2 | 顯示屏 | 7英寸 |
| 3 | 電源電壓 | 12V~24V DC |
| 4 | 工作電流 | 200mA |
| 外部接口 | ||
|
1 |
GX12-6芯 | 24V供電 |
| GND | ||
| 500mA(用于電磁閥、繼電器) | ||
| 10mA(用于控制PLC)（可選） | ||
| 數字開關量輸入1（0~24V） | ||
| 數字開關量輸人2（0~24V）（可選） | ||
| 2 | GX12-4芯 | AV信號-CVBS(PAL) |
| 3 | USB Type-A | 升級、調試程序接口 |

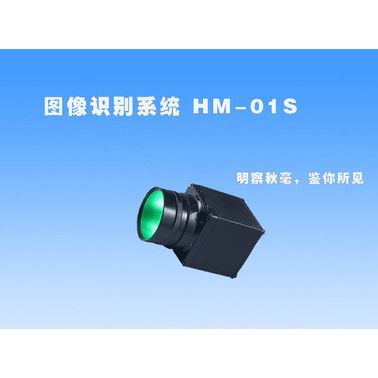

2、鏡頭參數見下表：
| 鏡頭參數 | |||||||
| 相機型號 | 鏡頭 | 安裝距離 | 視野范圍 | 分辨率 | |||
|
D09 | F16 | 43—122mm | 43mm：12（水平）×7（垂直）mm至122mm：34（水平）×19（垂直）mm | 0.04mm | |||
| F25 | 122—700mm | 127mm：19（水平）×10（垂直）mm至700mm：120（水平）×70（垂直）mm | 0.06mm | ||||
|
D13 | F16 | 14—35mm | 14mm：7（水平）×4（垂直）mm至35mm：11（水平）×7（垂直）mm | 0.03mm | |||
| F25 | 80—160mm | 80mm：10（水平）×6（垂直）mm至160mm：24（水平）×13（垂直）mm | 0.04mm | ||||
| 圖像接收元件 | 1/3英寸、彩色CCD、像素30萬 | 使用環境溫度 | -20℃～60℃ | ||||
| 攝像頭殼體 | 39*39*72.5mm 鋁合金 | 相對環境濕度 | 0%～96% | ||||
| 內置照明 | LED，顏色：白/紅 | 電源 | 主機及控制器提供 | ||||
| 焦點調節方式 | 手動 | GX12-4芯 | DC12V輸入、AV輸入（PAL) | ||||

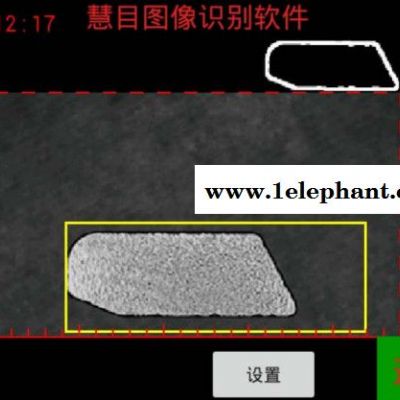

三、圖像識別系統界面描述：
