材質	鋁合金
測量范圍	0-100ppm
產地	山東
產品型號	ZSB127
地區	山東
工作電流	1A
工作電壓	220V
類型	壁掛式
適用范圍	室外
適用機型	廣泛
顏色	藍色
重量	14
音量≥	90dB
照明功能	有
品牌	潤煤
型號	RM
加工定制	是
適用機型品牌	潤煤

ZSB127礦用水位報警裝置  ZSB127高低水位自動報警器





ZSB127礦用水位報警裝置(以下簡稱裝置)適應于煤礦井下含有瓦斯、煤塵等**性混合物的場所，防爆標志為“Exd[ib]I”；用于煤礦井下水倉（或透水點）的水情監測和自動排水，或液壓泵站水箱水位的監測和自動注水，且能把各種信息通過485接口經井下環網上傳到地面調度室。該裝置工作性能可靠，是煤礦水情治理系統中理想的監測、控制設施。

二、ZSB127高低水位報警礦用水位報警裝置裝置組成及結構

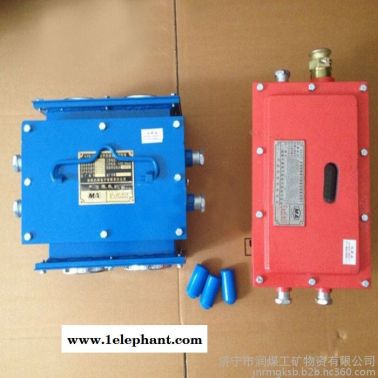

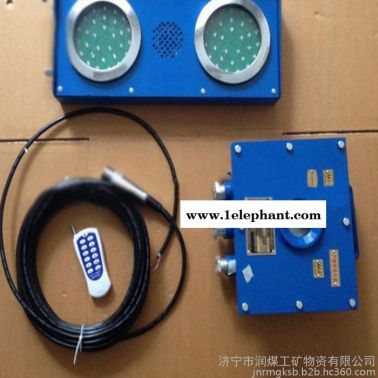

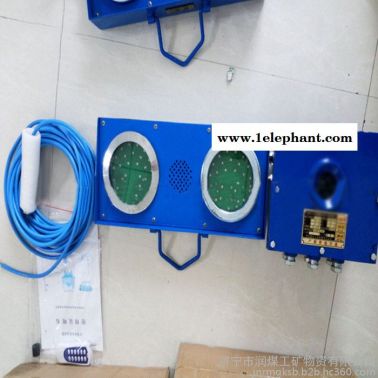

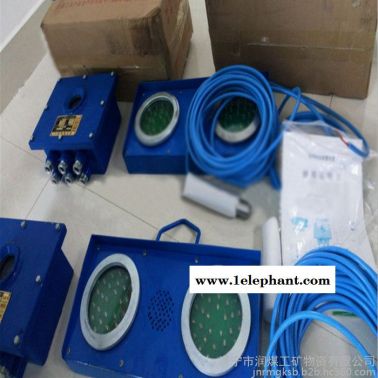

1、裝置由ZSB127-Z礦用隔爆兼本安型水位報警裝置主機、ZSB12-X礦用本安型水位報警裝置顯示器、礦用水位傳感器及ZKC-12F遙控發送器組成。2、裝置主機一體一腔，設有6個電纜引入口（M22）和一個顯示窗，腔內裝有電路板；裝置顯示器一體一腔，設有兩個電纜引入口一個擴音口、兩個燈光顯示窗，內部裝有指示燈和揚聲器；水位傳感器使用灌封膠澆注成一體，引出12m電纜；遙控發送器為手持式，內有一節12V堿性電池和發射電路。

透過主機顯示窗可以看到三支發光管和四位數碼管,三支發光管分別標注有“K”、“T”、“B”，“K”發光管亮時表示開泵、“T”發光管亮時表示停泵、“B” 發光管亮時表示報警；四位數碼管**位（左起 ）顯示工作模式，即顯示“E”時表示排水控制模式下，顯示“F”時表示注水控制模式下，二位、三位、四位顯示即時水位深度值（單位：厘米）。通過遙控發送器可以對模式、高低水位值、興趣的群？點擊這里反饋** 15:50報警水位值進行遙控設置，具體方法見使用說明書（七、調試與參數設定）,設置具有記憶功能，停電后設置不改變。在“E”(排水) 模式下，當水位超過設定值時（高水位值“H”），主機內部繼電器常開觸點閉合，控制水泵開關啟動，開始排水，當水位低于設定值時（低水位值“L”），內部繼電器斷開，水泵停止排水。在“F”(注水)模式下，當水位低于設定值（低水位值“L”）時，內部繼電器觸點閉合，控制水泵開關啟動，開始注水；當水位超過設定值（高水位值“H”）時，內部繼電器觸點斷開，停止注水。在任一模式下，如果水位越過設定的警界值（高位報警值“b”和低位報警值“d”）時，顯示器發出“嘟嘟”的報警聲并伴有黃燈閃爍。通過485接口把水情的各種信息實時傳輸給井下環網，經過環網上到傳調度室，供調度人員隨時了解井下水情。

水位報警器的工作原理：



水位報警器在“E”(排水) 模式下，當水位超過設定值時（高水位值“H”），主機內部繼電器常開觸點閉合，控制水泵開關啟動，開始排水，當水位低于設定值時（低水位值“L”），內部繼電器斷開，水泵停止排水。
在“F”(注水)模式下，當水位低于設定值（低水位值“L”）時，內部繼電器觸點閉合，控制水泵開關啟動，開始注水；當水位超過設定值（高水位值“H”）時，內部繼電器觸點斷開，停止注水。
在任一模式下，如果水位越過設定的警界值（高位報警值“b”和低位報警值“d”）時，顯示器發出“
嘟嘟”的報警聲并伴有黃燈閃爍。



水位報警器由ZSB127-Z礦用隔爆兼本安型水位報警裝置主機、ZSB12-X礦用本安型水位報警裝置顯示器、



礦用水位傳感器及ZKC-12F遙控發送器組成。
無線高低水位多音報警器-- 適用：水位達到限定的位置，上限或下限，自動報警
無線高低水位聲光報警器-- 適用：水位達到限定的位置，上限或下限，自動報警
無線高低水位語言報警器-- 適用：水位達到限定的位置，上限或下限，自動報警
無線高低水位無聲報警器-- 適用：水位達到限定的位置，上限或下限，現場自動報警



水位報警裝置顯示器技術參數：
a. 電源電壓： AC 127V  (范圍95V～140V)；
b. 工作電流：≤100mA  AC；
c. 本安輸出電壓范圍：11V～13V  DC；
d. 本安參數
電源輸入電壓Um：140V AC；
本安輸出電壓Uo：13.0V  DC；
本安輸出電流Io：410 mA  DC；
允許外部分布電感Lo：0.2mH；
允許外部分布電容Co：15uF。
e.外形尺寸：長×寬×高  240×220×140



F.重量：14KG
