礦用瑞利波探測儀是利用多道瞬態面波勘探原理，針對煤礦構造以及其他地質異常體的不同頻散特性，實現對迎頭前方以及巷道側幫、煤層頂底板等方向的異常構造探測。

適用范圍

1、掘進迎頭前方構造探測，如斷層、裂隙帶、煤層變薄等；

2、巷道側翼已揭露斷層跟蹤及隱伏構造探測；

3、工作面內隱伏構造、煤層不連續地質體的探測；

4、下組煤層厚度及深度變化探測；

5、巷道頂、底板隔水層厚度探測；

6、其他一些用途的探測。

■ 專業平臺

儀器采用的ARM11 A8 S5PV210處理器，主頻1G，512M DDR2 SDRAM，1G NAND FLASH，儀器采用了∑-△24位ADC、STM32專業數據處理平臺等先進技術，支持遠程固件升級，形成一個高性能的硬件數據采集和處理系統，具有實用性、先進性和新穎性。

■ 功能強大

儀器攜帶分辨率為1200×600的10寸寬屏的液晶顯示屏，波形、參數以及人機操作顯示分布合理且人性化，儀器中數據文件管理采用Linux文件管理方式，可以方便的實現文件的顯示、刪除、導出等功能，通信采用了計算機的USB口，大大提高了儀器的實用性。儀器支持動圈振動速度檢波器和及速度數字檢波器，使得儀器可適合于不同的探測環境。儀器支持現場快速解析數據出初步成果圖，為現場工作提供有力保障。

■ 數據處理能力強

儀器擁有相位差法和頻散譜法兩種提取頻散曲線的方法，針對現場探測環境的需求，可以有針對性的選擇有效的方法提取有效的瑞利波頻散曲線，同時儀器提供頻散曲線正反演功能，通過專業的擬地震曲線來表示探測結果。

■ 探測時間長

儀器采用標稱電壓6.4V，容量8000mAh的鋰電池組供電。連續工作時間可達4個小時以上，同時具有過壓、過流、短路的保護功能。

■ 探測深度大

通過特制的震源信號激發裝置，高靈敏度的檢波器以及專業的信號處理方法等，使瑞利波信號中的極低頻部分得以保留，為探測深度的增加提供了有力的保障。

■ 安全性更強

儀器主機電路全部為本質安全電路，并且通過礦用產品MA安全標志審查，并按照規定程序批準的圖樣和技術文件制造生產，已取得該礦用產品MA安全標志，可在瓦斯、煤塵混合物等環境中安全使用。

瑞利波勘探特點

瑞利波的能量分布**于自由表面垂向方向為兩倍瑞利波波長范圍的薄層介質內。說明瑞利波的探測深度有限，主要是用來解決淺層地質問題。瑞利波對淺表薄層勘探具有分辨率高、施工條件要求低、儀器輕便、探測速度快、經濟效益好等優點。

工程案例

某地表層位分析試驗

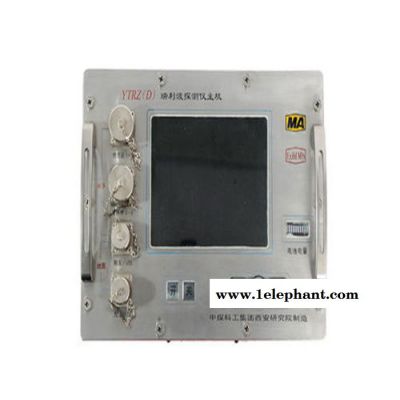

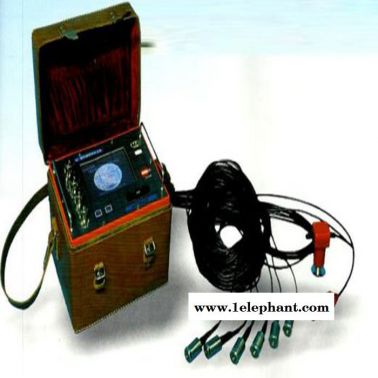

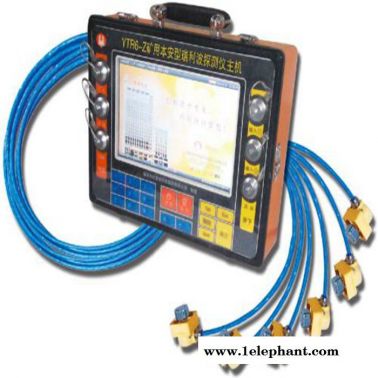

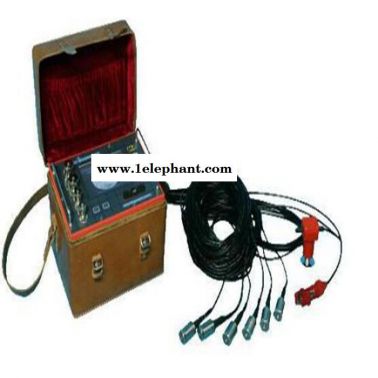

產品實物圖
