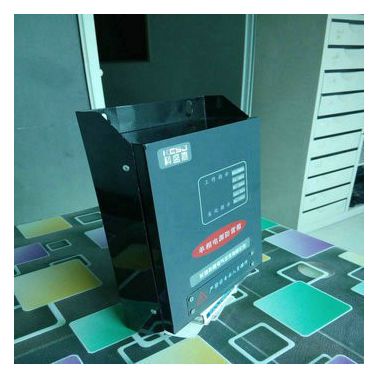

KSJ-220D/40    科盛嘉單相電源防雷箱

產品說明

 產品用途：單相電源避雷箱主要用于氣象、交通、郵電、計算機網絡、電力、住宅、鐵路等領域，起防雷防浪涌保護作用。

 產品特點：

◆選用**的壓敏電阻，高可靠質量保證

◆防雷單元采用模塊式設計，更換方便

◆采用溫控斷路技術，避免火災發生

◆保護功能強，設有自動斷路器（短路、過流保護）

◆具有雷電計數，遠程故障告警功能

◆響應速度快

◆通流容量大

◆殘壓低

◆安裝方便、維護簡單

安裝方法：

（1）安裝環境：室內溫度：－40～80℃；相對濕度：0～95%，非冷凝。

 （2）海拔高度：0～3000米。箱體外型尺寸（mm）：280×210×105

 （3）箱體安裝：箱體為掛墻式結構，

（4）接線：避雷箱并聯于供電網絡中

，

安裝在被保護設備的前端，電源線接自動斷路器進線端，地線接箱中接地端，連接線用銅線且應盡量短，截面積不小于6mm2,接地線不小于10mm2，接地電阻小于5Ω。

 （5）對每相額定工作電流小于100A的場合，推薦采用圖一所示的凱文接線方式；對每相額定工作電流大于100A的場合，則采用圖二所示的直接接線方式，但應注意連接導線要盡量的短、直、粗。

安裝維護注意事項：

1、安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。

2、安裝完畢后要將自動斷路器開關合上，且檢查工作是否正常。

3、防雷箱無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

4、當所有工作狀態指示燈全亮時，表示防雷箱工作正常。有指示燈熄滅或防雷模塊故障顯示窗口顯示紅色時，表示防雷箱對應相防雷模塊性能已劣化，應及時更換。

5、  用帶“T”的防雷箱，如有告警信號輸出時，則先檢查供電電源是否正常，若供電電源正常表示防雷模塊已劣化，應及時更換；若供電不正常但恢復供電后無告警輸出表示防雷箱無故障，處正常工作狀態，無需更換。
