| 表面處理 | 拋紋 |
|---|---|
| 材質 | 高強度耐磨陶瓷 |
| 長度 | 465 700 1000 1400 1600（mm）等，按要求加工 |
| 規格 | 輥體直徑φ89 108 133 159（mm） |
| 適用范圍 | 冶金 礦山 鋼鐵 |
| 直徑 | 89 108 133 159(mm)等 |
| 執行質量標準 | 行標 |
| 軸承類型 | 哈.瓦.洛軸承 Y305 |
| 筒材料 | 高硬陶瓷 |
| 品牌 | 精填 |
| 型號 | DTII DTI |
| 加工定制 | 是 |
| 質量認證 | ISO9001-2000 |
陶瓷托輥
一、產品簡介
陶瓷托輥簡稱瓷質托輥，我公司生產的高強度陶瓷托輥瓷質結構及性能好，內部結構具有優良的高強度，軸承由原來的25mm改為35mm，兩端加不銹鋼蜿片，密封效果好，防水防塵防水，減少了由于密封不良灰塵及水對軸承的磨損；托輥瓷體同心度高，有效地減少了托輥在運行時的旋轉阻力。
陶瓷托輥是采用瓷體，軸承，軸，塑料迷宮密封圈組成的組合構件，是高溫煅燒而成的一種以瓷代鋼、塑應用上的新突破，是托輥換代的新型產品，是采用瓷體，軸承，軸，塑料迷宮密封圈組成的組合構件。瓷質托輥具有永不生銹和耐腐蝕等優點，表面光滑，磨耗率0.1%，延長了皮帶的使用壽命，瓷無回收價值，減少了托輥被盜現象的發生。
由于陶瓷托輥使用條件惡劣，我公司生產的陶瓷托輥經過多年的改進和技術進步，產品的各項性能及使用壽命得到很大的提高，一般僅可達15 000h左右，如果使用時間達不到要求，需頻繁更換托輥，嚴重影響著井下、礦山等正常生產，也增加了帶式輸送機的運行成本，同時也加大了工人的勞動強度。
二、陶瓷托輥優點
1、耐腐蝕：酸堿鹽均對其不起腐蝕作用。
2、硬度強：耐磨性強。
3、全密封：兩端裝有塑料迷宮密封圈，油滑油脂不會泄漏，可使滾動軸長期處于全密封狀態下運轉。托輥配件全密封：兩端裝有塑料迷宮密封圈，油滑油脂不會泄漏，可使滾動軸長期處于全密封狀態下運轉。該陶瓷托輥配件不僅具有耐磨、耐酸堿鹽、抗氧化，運行穩定，防盜等特點，而且可有效防止皮帶跑偏，減少皮帶的局部損失，延長皮帶使用壽命，減少了頻繁更換托輥所浪費的人力、物力和時間，降低了運行成本、提高了皮帶運輸機的工作效率。
4、陶瓷表面，形成氧化膜，它與任何物質不沾接，任何物質不起反應。槽型托輥清除皮帶沾物。在斜坡皮帶上送力大，阻力小，效果好。雙節托輥，能減輕皮帶在托輥上的重形壓力點，托輥中空裝置能使皮帶沾物自行掉落，不沾吸托輥，均能延長托輥使用期。
5、使用壽命長，比鋼托輥使用時間長2-3倍，且能減少皮帶磨損，皮帶不跑邊延長皮帶使用壽命。
6、經濟效益高，能降低皮帶運輸機的綜合成本，減少維修工時。
配件
7、陶瓷托輥配件良好的結構特點和性能，在一定的使用范圍中發揮良好的輸送作用，產生良好的使用價值和貢獻。
帶式輸送機耐磨陶瓷托輥基本型號
| TDI型 | TDII型 | ||||||||||
| 帶寬(B) | 輥體直徑(D) | 長度 | 長度 | 軸承 內徑 | 軸承 | 帶寬(B) | 輥體直徑(D) | 長度 | 長度 | 軸承 內徑 | 軸承 |
| 500 | 89 | 190 | 600 | 20 | 204 | 500 | 89 | 200 | 600 | 20 | 204 |
| 500 | 108 | 190 | 600 | 25 | 205(305) | 500 | 108 | 200 | 600 | 25 | 205 |
| 650 | 89 | 240 | 750 | 20 | 204 | 650 | 89 | 250 | 750 | 20 | 204 |
| 650 | 108 | 240 | 750 | 25 | 205(305) | 650 | 108 | 250 | 750 | 25 | 205 |
| 800 | 89 | 305 | 950 | 20 | 204 | 800 | 89 | 315 | 950 | 20 | 204 |
| 800 | 108 | 305 | 950 | 25 | 205(305) | 800 | 108 | 315 | 950 | 25 | 205 |
| 800 | 133 | 305 | 950 | 25 | 305 | 800 | 133 | 315 | 950 | 25 | 305 |
| 1000 | 89 | 375 | 1150 | 20 | 204 | 1000 | 89 | 385 | 1150 | 20 | 204 |
| 1000 | 108 | 375 | 1150 | 25 | 205 | 1000 | 108 | 385 | 1150 | 25 | 205 |
| 1000 | 133 | 375 | 1150 | 25(30) | (305) | 1000 | 133 | 385 | 1150 | 25(30) | (305) |
| 1200 | 159 | 375 | 1150 | 25(30) | 305 | 1000 | 159 | 385 | 1150 | 25(30) | (305) |
| 1200 | 108 | 455 | 1400 | 25 | 205 | 1200 | 108 | 465 | 1400 | 25 | 305 |
| 1200 | 133 | 455 | 1400 | 25(30) | 305 | 1200 | 133 | 465 | 1400 | 25(30) | 205 |
| 1400 | 159 | 455 | 1400 | 25(30) | 305 | 1200 | 159 | 465 | 1400 | 25(30) | 305 |
| 1400 | 108 | 525 | 1600 | 25(30) | 305 | 1400 | 108 | 530 | 1600 | 25(30) | 305 |
| 1400 | 133 | 525A | 1600 | 25(30) | 305 | 1400 | 133 | 530 | 1600 | 25(30) | 305 |
| 1400 | 133 | 525B | 1600 | 25(30) | 305 | 1400 | 133 | 530 | 1600 | 25(30) | 305 |
| 1400 | 159 | 525A | 1600 | 25(30) | 305 | 1400 | 159 | 530 | 1600 | 25(30) | 305 |
| 1400 | 108*145 | 640 | 1600 | 25(35) | 205 | 1400 | 108*145 | 530 |
| 25(30) | 205 |
φ108*900mm 耐磨陶瓷托輥
全密度高強度耐磨陶瓷托輥

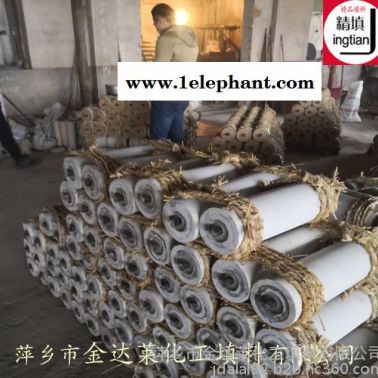

陶瓷托輥組裝現場
陶瓷托輥瓷體半成品生產現場

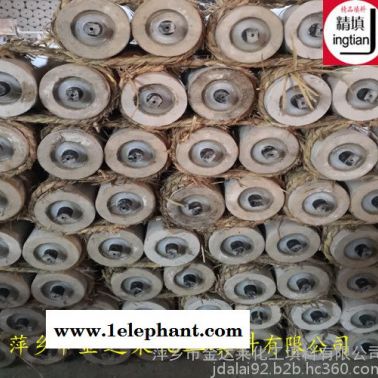

包裝好的耐磨陶瓷托輥
生產的DN133*1400MM 耐磨陶瓷托輥
