| 產地 | 浙江 |
|---|---|
| 產品重量 | 30KG |
| 防護等級 | IP65 |
| 功能 | 匯流,防雷 |
| 規格 | 16路 |
| 認證 | 金太陽 |
| 箱體材質 | 不銹鋼 |
| 最高電壓 | 380V |
| 品牌 | 科宇電器 |
| 型號 | KYV-DC16 |
| 加工定制 | 是 |
| 外形尺寸（長x寬x高） | 81*19.5*50 |
| 輸入組串數量 | 16 |
屋面發電系統用匯流箱
1 用途

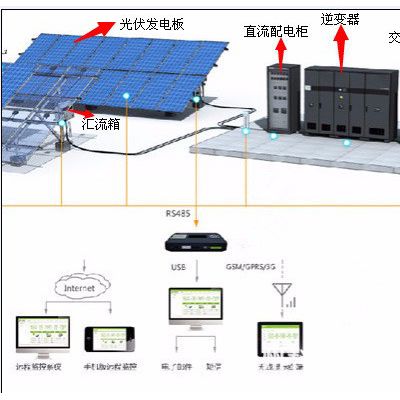

匯流箱是指用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然后再將若干個光伏串列并聯接入光伏匯流箱，在光伏匯流箱內匯流后，通過控制器，直流配電柜，光伏逆變器，交流配電柜，配套使用從而構成完整的光伏發電系統，實現與市電并網。
2 產品型號及其含義
K Y V - CD / □
極數
行業型號
光伏匯流箱
企業代號
3 符合標準
CGC/GF002：2010 《光伏匯流箱技術規范》見附表（技術參數表）
4 產品分類

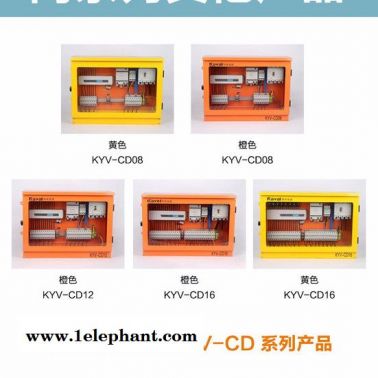

按回路分為2、4、6、8、9、10、12、14、16、24、32
5 正常使用條件
5.1 產品應放置在空氣流通，月平均相對濕度不大于95%（在20±5℃時），空氣溫度不高于+40℃與不低于-25℃的環境中，盡量避免陽光直射。
5.2 污染等級為3級。
6 匯流箱安裝
1.匯流箱外觀

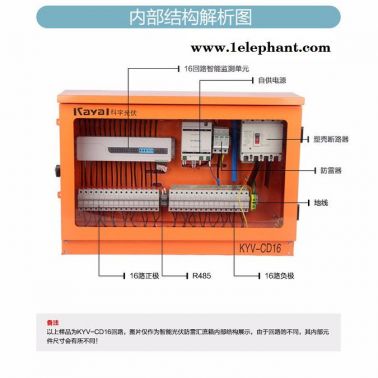

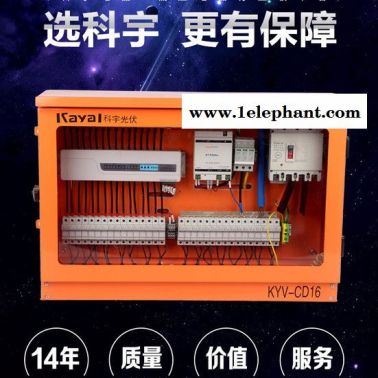

圖1是KYV-CD16系列智能光伏防雷匯流箱外觀圖；匯流箱采用封閉式設計，具有防水、防塵、箱體散熱，適合室內外安裝使用。
圖1: KYV-CD16系列智能光伏防雷匯流箱圖
2. 匯流箱固定
匯流箱需要安裝固定在室內或室外合適場所，可由箱體兩邊的4個螺釘固定孔固定，如圖2所示。
圖2：匯流箱安裝螺孔圖
3. 匯流箱開箱
匯流箱面蓋可以由箱體左邊的鎖扣打開。方法是插入開箱鑰匙并向右轉動90度，打開鎖扣即可開箱。
4. 匯流箱接線孔
匯流箱接線孔位于底蓋，導線可以由箱體底部的接線孔插入?yún)R流箱內部，并由緊固螺帽鎖緊。方法是松開緊固螺帽，插入導線并連接好內部，再緊固螺帽鎖緊，如圖4所示。
檢測單元技術參數
| 輸入 | |
| PV電池串輸入 | ≤16路，0～20Adc，精度 0.5% |
| 模擬量輸入 | 3路，4～20mA / 0～5V, 精度 0.5% |
| 狀態量輸入 | 2路DI量，無源，2500V 光電隔離 |
| 接口 | |
| 通信接口 | 1*RS485，2500V 光電隔離 |
| 選配? | |
| 通信口防雷擊 | 4KV（10/700us）（GB9043-1999），防雷保護 |
| 數碼管顯示 | 精確到0.01，誤差≤5‰ |
| 工作環境 | |
| 工作電源 | 85～264Vac |
| 18～36Vdc | |
| 功耗 | ≤8W |
| 工作溫度 | -35°C ～ +75°C (-31°F ～ +158°F) |
| 儲存溫度 | -40°C ～ +85°C (-40°F ～ +185°F) |
| 相對濕度 | 5～95% 無凝結 |
| 電磁兼容（EMC） | |
| 靜電放電 | GB/T 17626-4-2 3級 |
| 快速瞬變 | GB/T 17626-4-4 3級（需配通訊口防雷器） |
| 沖擊涌流 | GB/T 17626-4-5 3級（需配通訊口防雷器） |
| 工頻磁場 | GB/T 17626-4-8 4級 |
1. 按鍵操作說明
通電后，該設備液晶顯示屏上會顯示以下信息：
第一頁：數據監視
按左右翻頁鍵，顯示01到19路信息，其中
00～15為霍爾元件1～16
16為匯流母線電壓
17～18路為直流輸入
19為總功率
第二頁：參數設置
按Enter進行參數設置
在修改參數前，必須通過密碼校驗，密碼固定為“111”。
修改參數步驟分如下：
1）按Enter鍵，進入?yún)?shù)修改狀態。
2） 操作左右或上下鍵修改參數值。
3） 按Enter鍵，確認修改值。
4） 選擇“SAvE”項，按Enter鍵，保存設置，設置生效。
PASS：默認值為000，輸入密碼111進入，操作步驟為：按Enter鍵，顯示000，依次按Enter，左右，上下鍵，修改為001，重復操作左右，上下鍵，將密碼改為111，按Enter鍵，進入設備地址設置
Addr：設備地址，默認值為001，可通過左右鍵進行更改。按左右翻頁鍵，進入波特率設置
1：設備技術參數
| 產 品 型 號 | KYV-CD16 |
| 最大接入路數 | 16路 |
| 環境溫度 | -25~+40℃ |
| 環境濕度 | 0~90% |
| 工作海拔 | 3000米級 |
| 每路最大輸入電流 | DC15A |
| 每路最大開路電流 | DC1000V |
| 保險絲 | 每路正負極分別接DC1000V光伏專用保險絲 |
| 避雷器 | 匯流正負極分別接光伏專用避雷器 |
| 斷路器 | 匯流正負極分別接光伏專用斷流器，額定電流160A，電壓DC1000V |
| 匯流箱體設計 | 箱體封閉式設計，防靜電、防震、防塵、防銹、防雨水滲透、阻燃 |
| 匯流箱體散熱 | 箱體自然散熱 |
| 匯流箱體防雷 | 匯流箱體接地防雷 |
| 絕緣性 | 輸入對地、輸出對地、輸入對輸出絕緣電阻≥20MΩ |
| 系統響應時間 | 1秒 |
| 工作電源 | 使用內部匯流直流電源 |
| 測試精度 | 光伏電池測量精度0.5級，外部模擬量0.2級 |
| RS485通訊 | RS485+磁隔離/Modbus-RTU協議，4800/9600/19200/38400bps |
| 機殼防水等級 | IP65，室內室外安裝使用 |
| 設備重量 | 00公斤 |
| 設備體積 | 長00寬00高00毫米 |
KYV-CD16安裝尺寸圖
