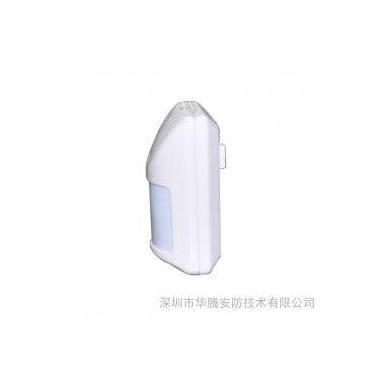

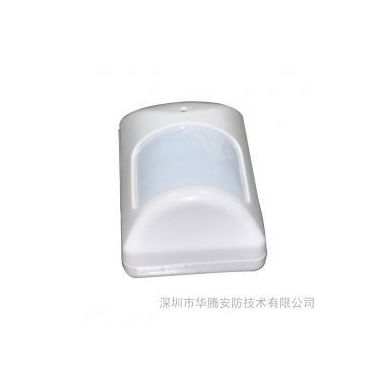

產品型號：HT-701
功能特點：
1.智能邏輯控制，濾除各種誤報
2.真實溫度補償技術
3.雙極性脈沖計數可調
4.抗白光干擾
5.抗射頻干擾（20V/m-1GHz）
6.菲涅爾光學透鏡
7.壁掛/墻角安裝
8.報警輸出NC/NO可選
9.采用SMT工藝制造，抗射頻干擾

產品概述
本產品為高穩定性被動紅外探測器。它使用了先進的信號分析處理技術，提供了超高的探測和防誤報功能。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動。如有動態移動現象，它則向控制主機發送報警信號。產品適合家庭住宅區、樓盤別墅、廠房、商場、倉庫、寫字樓等場所的安全防范。
安裝條件
1. 應避免安裝在戶外、有寵物的地方、空調附近、熱源附近、太陽直射的地方、轉動的物體下面。
2. 安裝表面應堅固，且不振動。
3. 將探測器安裝在入侵者容易通過的地方。
操作說明
1.功能跳線設置
   1）、PULSE跳線：脈沖調節跳線，通過調節脈沖計數可改變探測器的靈敏度和抗射頻干擾能力。
選擇1&2：為一級脈沖，探測靈敏度較高，有較好的抗射頻干擾能力，適合一般環境；
懸著2&3：為二級脈沖，探測靈敏度高，抗射頻干擾能力更強，適合射頻干擾嚴重的環境；
斷開：為三級脈沖，探測靈敏度偏低，具有極高的抗射頻干擾能力，適合射頻干擾非常嚴重的環境。
   2）、RELAY跳線：NC/NO選擇跳線，用于設置報警輸出狀態，可根據不同類型主機的規格要求選擇不同的輸出狀態。
選擇1&2：為N.O.(常開狀態)；
選擇2&3：N.C.（常必狀態）。
   3）、LED跳線：用于控制LED指示燈，不影響探測器正常工作。
選擇1&2：開啟LED指示燈；
選擇2&3：關閉LED指示燈；
為了增強探測器的隱蔽性，測試完畢后可以關閉LED指示燈。
2、步行測試
   接通12V直流電源，LED指示燈亮，探測器進入自檢狀態，自檢時間約為60秒，LED指示燈滅時表示探測器進入正常檢測狀態。測試者應在探測范圍內與紅外探測器安裝的墻壁平行方向走動，探測器LED指示燈亮，表示探測器進入報警狀態。

   工作電壓      DC9-16V
消耗電流 ≤18mA(DC12V時)
探測距離 12m
探測角度 110度
自檢時間 約60S
報警指示 紅色LED
覆蓋區域 遠區11個，中區8個，近區5個
傳感器         雙元熱釋紅外傳感器
工作溫度 -10 ℃ ~ +50℃
環境濕度 **大95％RH(無凝結現象)
抗RF干擾 10MHz-1GHz 20V/m
安裝方式 壁掛或墻角安裝
安裝高度 1.7-2.5（建議安裝高度2.2m）
報警輸出 NC/NO可選，接點DC28V 100mA
防拆輸出 NC，接點DC28V 100mA

1.請按說明書正確地安裝和使用，不可觸摸傳感器表面，已免影響探測器靈敏度，如需清潔傳感器，請斷開電源后用軟布沾少許酒精擦拭。
2.本產品可以減少事故的發生，但不能確保萬無一失。為了你的安全，除了正確使用本產品，在日常生活中要提高警惕，加強安全防范意識。
3.為保證探測器能夠正常的工作，應保持探測器電源的供應，必須周期性地進行步行測試，建議每周一次。
