| 工作形式 | 逆變焊 |
|---|---|
| 焊接方式 | 儲能式 |
| 電流 | 交流 |
| 樣式 | 便攜式 |
| 驅動形式 | 電動 |
| 保護氣體類型 | 二氧化碳 |
| 作用對象 | 金屬 |
| 動力形式 | 電焊 |
| 電流調節范圍 | 5 |
| 適用對象 | 3 |
| 工作電壓 | 4 |
| 負載持續率 | 2 |
| 額定容量 | 1 |
| 品牌 | 高鑫 |
| 型號 | NB7 |

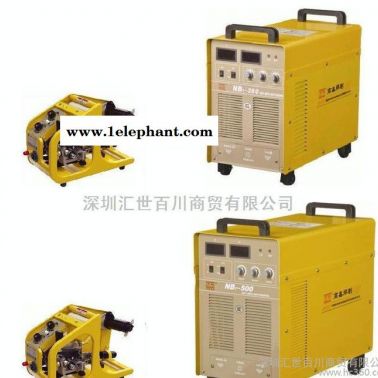

高鑫NB7/MIG/電焊機 二氧化碳?xì)怏w保護焊機強脈沖引弧 帶送絲機
特點
l電網波動自動補償，在冷、熱態時都能保持焊接電流穩定。
l保護功能齊全，有效提高整機可靠性。
l采用獨特的弧壓和電流反饋控制電路，使焊接過程穩定，電流和電壓匹配范圍寬，焊縫成形好。
l關鍵器件全部采用國際進口品牌。
l逆變技術可以保證焊接電壓在電網電壓波動及電弧長度變化的情況下高度平穩，電弧自調能力強，焊接過程穩定。
l焊接飛濺小，金屬熔敷率高。
l焊縫成形好，焊接變形小。
l采用強脈沖引弧，引弧成功率高。
l收弧時具有消球功能。
l收弧有功能在大規范長焊縫焊接時可降低焊工勞動強度。
l送絲電路采用高穩定電源，送絲平穩。
l重量輕，體積小，便于移動，使用方便。
l軟開關控制，節能更省電，使用費用低，對電網容量要求低。
用途
l普通晶閘管氣體保護焊機的升級換代產品，具有普通氣體保護焊的所有有點。
l因其高效節能，體積小，重量輕，方便移動，所以適合更多的行業和場合使用。
l本產品已廣泛應用于國民經濟建設的各個行業。
產品成套性
| NB7-250 | NB7-350 | NB7-500 | NB7-630 | 1臺 |

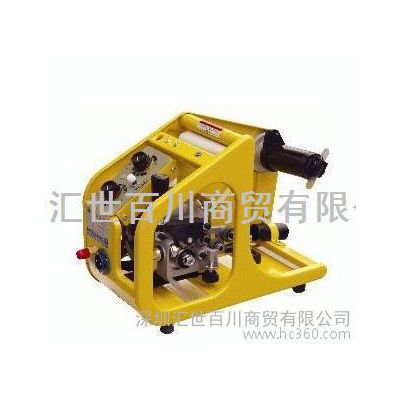

送絲機 | SB10-250 | SB10-350 | SB10-500 | SB10-630 | 1臺 |
CO2氣體流量計 | 無 | YQC-5A | 1套 | ||
輸出管 | Φ8×5m | Φ8×11m（送絲機帶） | 1根 | ||
正輸出電纜 | 25mm2×5m（帶DKJ-35紅色接頭） | 35mm2×5m（帶DKJ-50紅色接頭） | 50mm2×10m | 70mm2×10m | 1根 |
負輸出電纜 | 25mm2×3m（帶DKJ-35黑色接頭） | 35mm2×3m（帶DKJ-50黑色接頭） | 50mm2×3m | 70mm2×3m | 1根 |
送絲機控制電纜 | 6×0.75×7m | 6×0.75×10m（帶航空插頭） | 1根 | ||
焊槍 | QTB250A | QTB350A | QTB-500A | QTB-630A | 1把 |
導電嘴 | Φ0.8、Φ1.0 | Φ1.0、Φ1.2 | Φ1.0、Φ1.2、Φ1.6 | 各1只 | |
產品說明書 |
| 1本 | |||
產品合格證 |
| 1份 | |||
內六角扳手 | M6 | 1把 | |||
產品保修卡 |
| 1份 | |||
CO2焊機作業指南 |
| 1份 | |||
備注：公司產品出廠按以上標準配置。用戶若有特殊要求，按用戶所需另行計價。
技術參數
| NB7-250 | NB7-350 | NB7-500 | NB7-630 |
電源電壓 | 3-380V±10% | |||
額定輸入功率 | 8KVA | 11KVA | 24KVA | 34.5KVA |
額定輸入電流 | 12A | 17A | 35A | 52A |
額定負載持續率 | 60% | |||
輸出電流調節范圍 | 40-250A | 40-350A | 50-500A | 60-630A |
輸出電壓調節范圍 | 15-28V | 15-33V | 15-42V | 15-46V |
輸出空載電壓 | 43V | 46V | 62V | 66V |
效率 | 90% | |||
功率因素 | 0.9 | |||
使用焊絲直徑 | Φ0.8-Φ1.2 | Φ0.8-Φ1.6 | Φ1.0-Φ1.6 | Φ1.0-Φ2.0 |
焊機重量 | 32Kg | 40Kg | 50Kg | 58Kg |
CO2氣體流量 | 5-15L/min | 10-20L/min | ||
主變器絕緣等級 | F | |||
輸出電抗器絕緣等級 | F | |||
二氧化碳?xì)怏w保護電弧焊（簡稱CO2焊）的保護氣體是二氧化碳（有時采用CO2＋O2的混合氣體）。由于二氧化碳?xì)怏w的0熱物理性能的特殊影響，使用常規焊接電源時，焊絲端頭熔化金屬不可能形成平衡的軸向自由過渡，通常需要采用短路和熔滴縮頸爆斷、因此，與MIG焊自由過渡相比，飛濺較多。但如采用優質焊機，參數選擇合適，可以得到很穩定的焊接過程，使飛濺降低到最小的程度。由于所用保護氣體價格低廉，采用短路過渡時焊縫成形良好，加上使用含脫氧劑的焊絲即可獲得無內部缺陷的優質質量焊接接頭。因此這種焊接方法目前已成為黑色金屬材料最重要焊接方法之一。
二氧化碳焊設備由弧焊電源、控制箱、送絲機構、焊炬及供氣系統組成。自動CO2焊設備還配有行車小車或懸臂梁等，而送絲機構及焊炬均安裝在小車上或懸臂梁的機頭上。大電流CO2焊設備還配有水冷系統。
1）電源
粗絲二氧化碳焊設備要求使用陡降外特性的電源，采用弧壓反饋調節來保持弧長的穩定，細絲二氧化碳焊設備要求使用具有緩降外特性或平特性的弧焊電源，采用自調節作用來保持弧長的穩定。二氧化碳焊設備僅采用直流電源，焊接時一般采用反極性接法。
2）控制箱
控制箱中裝有焊接時序控制電路。其主要用途是控制焊絲的自動送進提前送氣、滯后停氣、引弧、電流通斷、電流衷減、冷卻水流的通斷等。對于自動焊機，還要控制小車或其他的機構的行走。
3）送絲機構及焊炬
二氧化碳焊設備的送絲機構與熔化碳?xì)寤『赶嗤?/p>
4）氣路和水路
①氣路系統
除了一般氣體保護焊氣路系統中必須有的氣瓶、減壓閥、流量計、軟管及氣閥以外，二氧化碳焊機的氣路系統有時還需安裝預熱器及干燥器。
安裝預熱器是為了防止二氧化碳不斷氣體，氣體過程中要吸收大量的熱而且鋼瓶中的二氧化碳是高壓的，經過減壓閥減壓后，也會使氣體溫度下降；氣體流量越大，溫度下降越明顯。因此，氣體流量較大時（大于10L/min），在減壓閥之前必須安裝加熱器，以防止氣體中的水分結構。通常采用電熱式加熱器，其結構比較簡單，只需將套有絕緣瓷管的加熱電阻絲套在通二氧化碳?xì)怏w的紫銅管上即可。
氣路中安裝干燥器是為了減少焊縫中的含氫量。一般市售的二氧化碳?xì)怏w中含有一定量的水分，因此需在氣路中安裝干燥器，以去除水分，減少焊縫中的含氫量。干燥器有兩種：高壓干燥器和低壓干燥器。高壓干燥器安裝在減壓閥前，低壓干燥器安裝在減壓閥之后。一般情況下，只需安裝高壓干燥器。如果對焊縫質量的要求不高，也可不加干燥器。
②水路系統
水路系統通以冷卻水，用于冷卻焊炬及電纜。通常水路中設有水壓開關，當水壓太低或斷水時，水壓開關將斷開控制系統電源，使焊機停止工作，保護焊炬不被損壞。
（2）二氧化碳設備的分類
按操作方式，二氧化碳焊設備可分為半自動二氧化碳焊機和自動二氧化碳焊機兩種。按照使用的焊絲直徑，二氧化碳焊設備可分為細絲二氧化碳焊機和粗絲二氧化碳焊機兩種。細絲二氧化碳焊機使用直徑小于2.5mm的焊絲，用于薄板的焊接；粗絲二氧化碳焊機使用的焊絲直徑大于3.0mm(包括3.0mm)，用于中厚板的焊接。
