一、設備說明

一體化礦井水處理組合式高效處理裝置底部的設置同向流斜板沉澄清裝置。因同向流澄清器采用了重力沉淀與斜板澄清相結合的基本原理，利用疊加“人”字形斜板增加澄清的表面積，因此，整個澄清器的體積大大減小，使占地面積相對縮小。而且提高了澄清效率和出水水質。

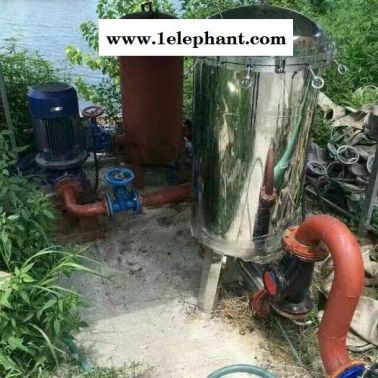

經澄清器澄清后的水進入組合式高效處理裝置的過濾裝置中，該裝置中裝有若干支精度為20um的PP噴熔濾芯，用來截留水中泄漏的微量懸浮物、顆粒等微小雜質，確保出水水質達到回用及達標排放標準。

二、先進性及工作原理

★先進工藝說明：

一般污水處理工藝中的污水澄清和過濾通常采用普通的斜板沉淀池和多介質過濾器來達到處理效果，該兩種污水處理裝置占地面積大，運行費用大，處理效果難以達到回用井下的標準。

本工藝則是采用本公司**研制的組合式高效處理裝置來處理本工藝中的污水澄清和過濾處理。該裝置中的澄清部分采用了重力沉淀與斜板澄清相結合的基本原理，利用疊加“人”字形斜板增加澄清的表面積，因此，該澄清器具有設備體積小、占地面積小、結構簡單、固液分離效率高、出水水質好、運行無功耗等特點，其出水效率可以達到普通澄清設備的5—10倍。

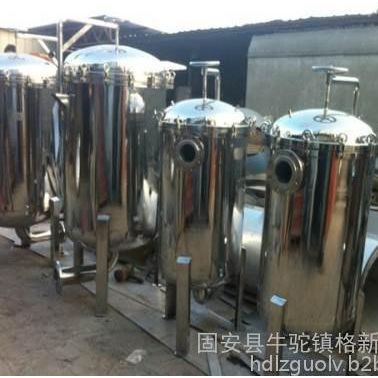

過濾部分則是采用精密過濾裝置，該裝置中裝有若干支精度為20um的PE濾芯，用來截留水中泄漏的微量懸浮物、顆粒等微小雜質，確保出水水質達到回用及達標排放標準。

★結構和工作原理說明

組合式高效處理裝置為碳鋼結構，總體由兩部分組成，一部分為下部的澄清部分，一部分為上部的過濾部分。澄清部分采用重力沉淀與斜板澄清相結合的基本原理，利用疊加“人”字形斜板增加澄清的表面積，污水通過疊加“人”字形斜板達到固液分離的效果，由于污水水流方向與污泥沉淀方向為同一方向，因此更利于污泥的沉降，出水效率大大提高。由澄清區出水收集管收集后澄清液進入過濾裝置，在此污水中的微小顆粒通過精度為20um的PP噴熔濾芯得以去除，確保水質**終達到排入標準及回用井下標準。

過濾部分的反洗采用壓縮空氣，通過短促的進氣、閉氣實現濾元的清洗，清洗過程不需要水源，也可以不間斷進水。
