品牌	Haide 海德
型號	HD-D380B-XL120/100/80/60

響應時間:小于25n（s）	溫度范圍:-40°C至+80°C
最大放電電流:120KA-60KA	最大操作電壓:385V
加工定制:是	標稱放電電流:60KA-30KA
響應時間:小于25n（s）	溫度范圍:-40°C至+80°C
最大放電電流:120KA-60KA	最大操作電壓:385V
加工定制:是	標稱放電電流:60KA-30KA

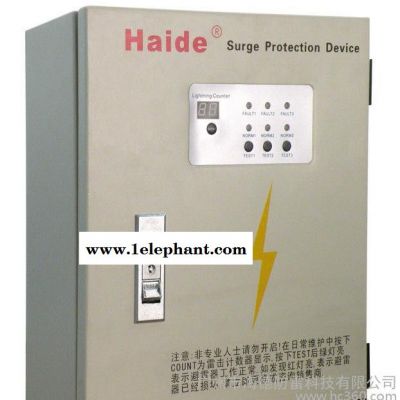

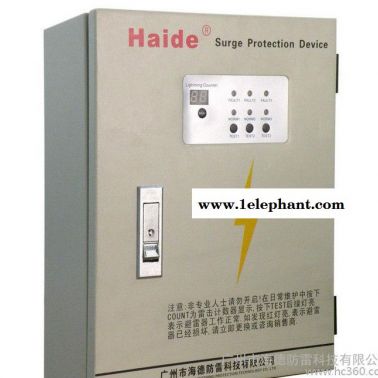

HD-D380B-XL型三相電源防雷箱

型號：HD-D380B-XL120  HD-D380B-XL100  HD-D380B-XL80   HD-D380B-XL60



功能及用途:

本三相交流電源防雷箱采用當今國外最新大容量浪涌吸收元件，經嚴格老化篩選，確保每一閥片的質量穩定。本產品采用全密封裝置，完全無電弧外泄，并在密封設計中充分考慮到閥片經雷擊后發熱的特性，保證閥片有良好的散熱效果，更加有效地起到防護的作用。

該產品通流容量為40~100kA（8/20mS），適用于加建筑物、機房、工廠、企業等總電源的一、二級防雷，能有效抑制電源線上的過電壓，確保電子設備及其他用電設備的安全運行。外形美觀大方，便于維護。本系列電源防雷箱安裝方便，產品功能齊全，具備避雷功能正常檢測及可選配雷擊計數顯示、過電壓報警、無線報警等功能，并加裝過流過熱脫扣機制，符合電氣安全標準。

適用防雷區域，100~80KA（8／20μS）一般適用于LPZ0~1區，60~40KA適用于LPZ1~2區，此為一般性推薦使用，實際方案設計應綜合考慮防雷環境。



產品尺寸圖：



基本電路圖：



產品接線圖：

 安裝方法:遠距離架空進線在進入建筑物時將零線重復接地。 電源相線（L）、零線（N）分別接入電源防雷箱相應接線端子，保證牢固及可靠，將防雷箱接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。 建議導線規格：20KA不小于6平方,40KA不小于10平方，導線要求短、直。

技術參數:

型號	HD-D380B- XL160	HD-D380B- XL100	HD-D380C- XL80	HD-D380C- XL60
標稱工作電壓Uo	380V	380V	380V	380V
最大持續工作電壓Uc	385V	385V	385V	385V
標稱放電電流In （8/20ms）	80kA	50kA	40kA	30kA
最大放電電流Imax（8/20ms）	160kA	100kA	80kA	60kA
電壓保護水平Up	3.5kV	2.5kV	2.3kV	2kV
前置過流保護	125A	125A	125A	63A
外形尺寸	350×280×130mm
響應時間Ta	≤25ns
工作溫度范圍Tup	-40℃至+80℃
工作狀態指示	綠燈為正常工作，紅燈為故障指示。
最小安裝導體截面	10mm2多股線
防爆功能	具備
保護等級	IP20
外殼材料	金屬噴涂
接線方式	并聯
保護方式	4+0/3+1/1+1/2+0



注意事項:

電源防雷箱的電壓參數與設備工作參數不符時，可能影響線路工作，建議選型時確定設備工作電壓。

電源防雷箱性能穩定，無須作特別維護，建議在雷雨季節前后進行檢查。

維護及拆卸電源防雷箱時需由專業電工操作。



聲明:

本產品依據標準IEC61643-1：1998及GB18802.1-2002制造而成，用戶可憑合格證明獲得相應的維修服務。
